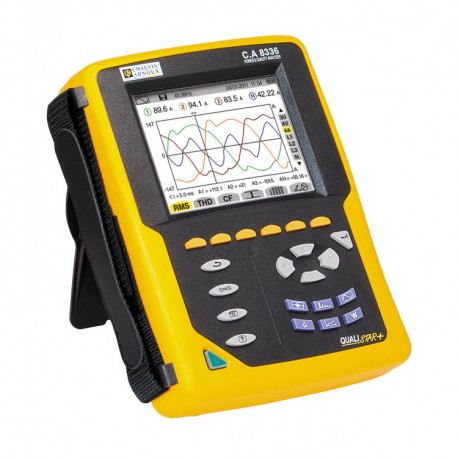

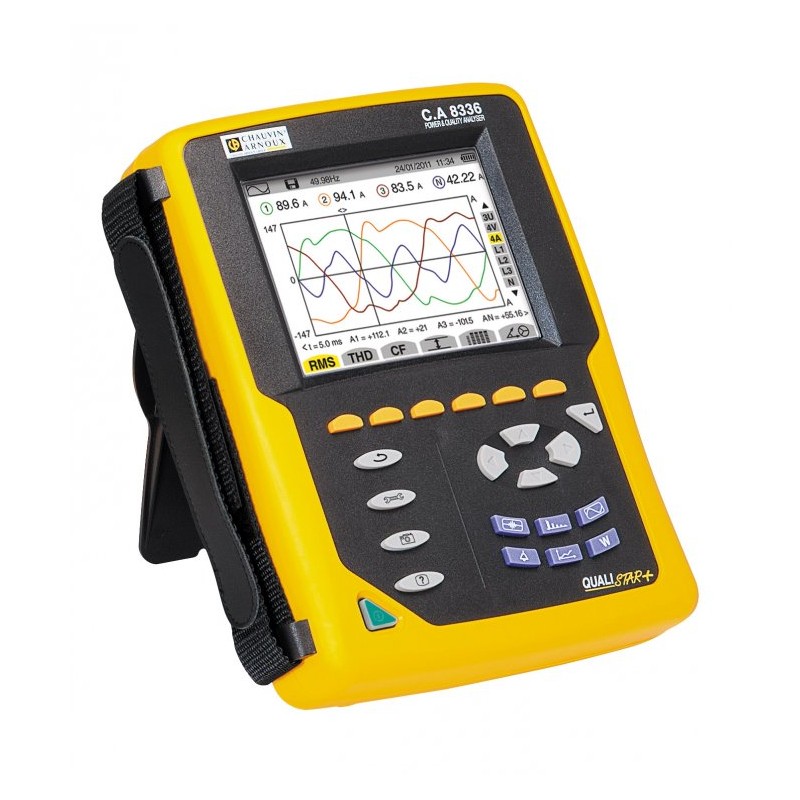

Chauvin Arnoux C.A 8336 - analyzátor kvality sítě

Chauvin Arnoux CA8336

Třífázový analyzátor elektrických sítí

Přístroj pro rychlé a efektivní měření, monitorování a diagnostiku elektrických sítí se 7 pracovními režimy.

• Třífázové analyzátory kvality elektrické sítě umožňují rychlé a efektivní měření, monitorování a diagnostiku. Intuitivní a snadné ovládání ve spojení s automatickou detekcí převodníků a grafickým menu umožňuje rychlé a efektivní měření bez nutnosti složitého a zdlouhavého nastavování. Široký výběr převodníků umožňuje měření při velmi malé i při velmi velké proudové zátěži.
• 4 proudové měřící kanály pro přímé měření na fázích i středním vodiči s možností současného připojení různých převodníků zároveň (9 typů s možností výměny za chodu přístroje)
• možnost nastavení převodů pro měření na napěťových transformátorech a sekundárních stranách proudových transformátorů (hodnoty automaticky přepočítány na primární stranu)
• 25 různých zapojení přístroje
• Měření pomocí převodníků AmpFlex typu A193 a MA193 již od 0,1A díky možnosti manuálního nastavení rozsahu a citlivosti.
• až 210 přechodných jevů
• až 10 000 alarmů, 40 typů
• uložení až 50 snímků obrazovky
• výpočet směru toku harmonických složek a jeho vlivu na ohřev neutrálního vodiče (expertní režim)

7 režimů měření:

• I. Režim měření (základní)
  Zobrazení průběhu, tabulkové hodnoty, Fresnelův diagram.
• II. Režim harmonické analýzy
  Výpočet hodnoty jednotlivých harmonických až do 50-té
• III. Režim výkonové analýzy
  Umožňuje měření činného, jalového a zdánlivého výkonu, energie, cos φ (dodávka/odběr, induktivní/kapacitní charakter)
• IV. Režim záznamu
  Dlouhodobé sledování a zaznamenávání parametrů sítě
• V. Režim přechodných jevů
  Umožňuje zachytit přerušení, špičky napětí a proudu, krátké jevy atp.
• VI. Režim alarmů
  Překročení nastavených mezí (start, doba trvání, čas a datum výskytu, …)
• VII. Režim rozběhových proudů
  Funkce INRUSH pro měření rozběhových proudů s délkou trvání až 10min (1min průběh + TRMS hodnota, 10min TRMS hodnota)

Další funkce

• grafický barevný LC TFT displej
• USB rozhraní s možností přenosu dat online do obslužného SW
• krátkodobý i dlouhodobý flicker, nevyvážení sítě
• možnost provozovat všechny funkce zároveň
• výdrž akumulátoru až 15h (v režimu záznamu)
• kompletní česká lokalizace

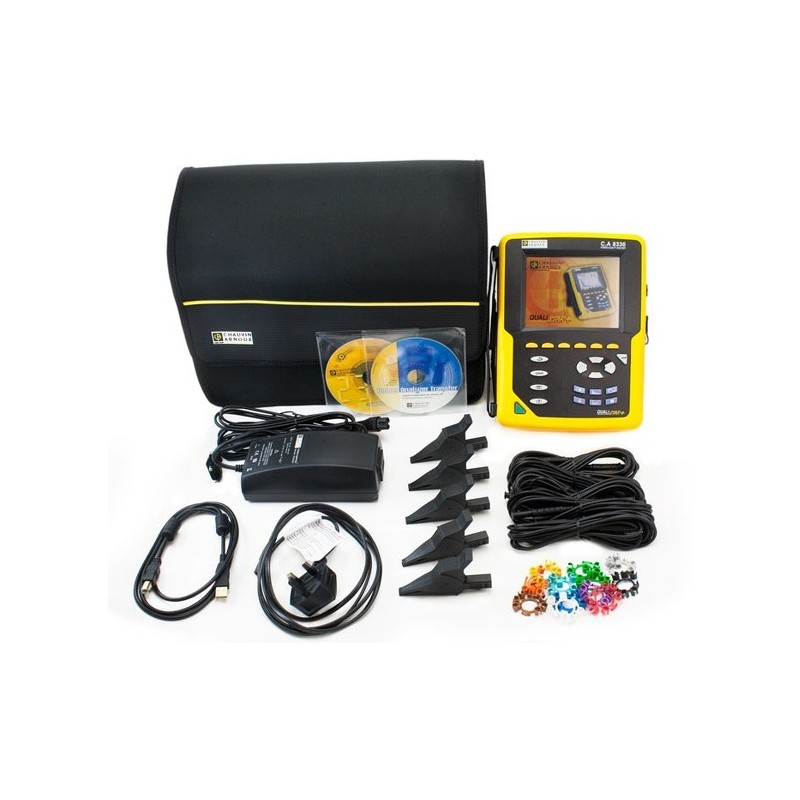

Rozsah dodávky:

• bez klešťových převodníků,
• 5 ks prodlužovacích vodičů s banánky,
• 5 ks krokosvorek,
• sada barevných kroužků,
• ochranný film pro LCD,
• uživatelský SW,
• USB kabel,
• SD karta 2 GB,
• napájecí zdroj/nabíječka,
• baterie,
• brašna
• návod k obsluze v českém jazyce
