MI 2093 Line Tracer - vyhledávač vedení

MI2093

METREL

Vaše cena: 12 645,00 Kč bez DPH

15 300,45 Kčs DPH

Skladem do 14 pracovních dnů

Metrel MI 2093 - přístroj pro sledování vodičů a proudových okruhů ve zdi, pod podlahou apod.

Sleduje vedení ve zdi, pod podlahou, hledá potrubí a pod.

Vyhledávač na obvody živé (max.300V AC) i neživé do 200cm, vysílač-přijímač

Více informací

Metrel MI2093

Specifikace:vyhledávač na obvody živé i neživé do 200cm, sada vysílač-přijímač

Funkce a vlastnosti přístroje:

- sledování kabelů ve zdech a v podlahách
- sledování vodičů pod napětím i bez napětí
- lokalizace místa přerušení a zkratu vodičů
- určení konkrétního vodiče v kabelu
- sledování potrubí

Princip funkce:
- vysílač T10K vysílá do instalace signál
- vysoce citlivý přijímač R10K detekuje signál, který je vysílán vysílačem a šíří se kolem zkoušeného vodiče nebo objektu
- optická i akustická signalizace zajišťuje spolehlivé použití v hlučném nebo tmavém prostředí
- volitelně lze použít proudové kleště jak pro vysílání, tak pro příjem signálu

Příklady použití:

Sledování vodičů ve zdi a v rozvaděči


Sledování potrubí s použitím
vysílacích kleští

Sledování vodičů ve zdi Použití vysílacích kleští při sledování potrubí

Použití:
  • Práce na elektrických instalacích
  • Práce na kabelových rozvodech
  • Hledání na trubkových rozvodech
  • Práce na telekomunikačních sítích

Normy:
  • Elektromagnetická kompatibilita:
    • IEC/EN 61326
  • Bezpečnost:
    • IEC/EN 61010-1, IEC/EN 61010-031

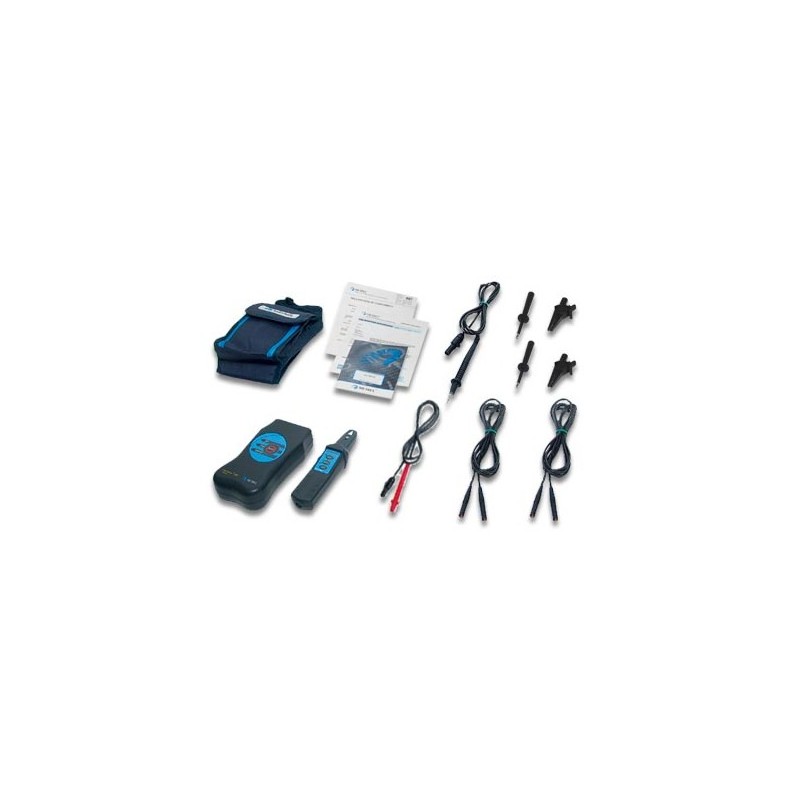

Rozsah dodávky:
  • Vysílač T10K
  • Přijímač R10K
  • Připojovací vodič 1,5 m pro T10K, 2 ks
  • Krokosvorka 2 ks
  • Měřicí hrot 2 ks
  • Selektivní sonda
  • Zkušební vodič s vestavěným odporem a měřicím hrotem pro přijímač R10K
  • Brašna
  • Návod k používání
  • Záruční list
  • Kartonový obal


Vysílač T10K
 Napájení  4 x baterie 1,5 V (L)R6
 Indikace nízkého napětí baterií  ano
 Provozní teplota  0 ÷ 40 °C
 Rozměry  80 mm x 50 mm x 150 mm
 Hmotnost  asi 300 g


Přijímač R10K

 Napájení:  baterie 9 V, typ 6F22 nebo 6LR61
 Indikace nízkého napětí baterií  ano
 Provozní teplota  0 ÷ 40 °C
 Rozměry  45 mm x 45 mm x 510 mm
 Hmotnost  asi 150 g
 Selektivita  pásmová propust 10,6 kHz
 Indikace - optická
                - akustická
 LED sloupcový indikátor
 piezoměnič (70 dB)
 Citlivost  skokově nastavitelná ve třech stupních
 jemně nastavitelná otočným potenciometrem
