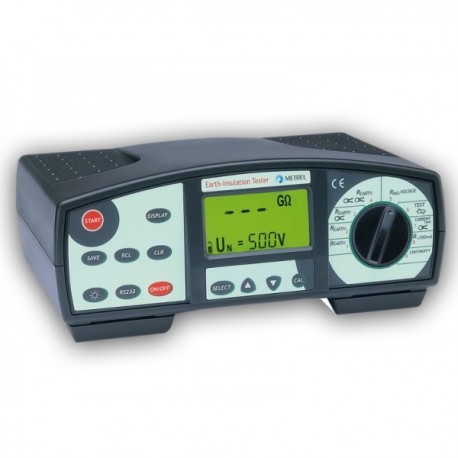

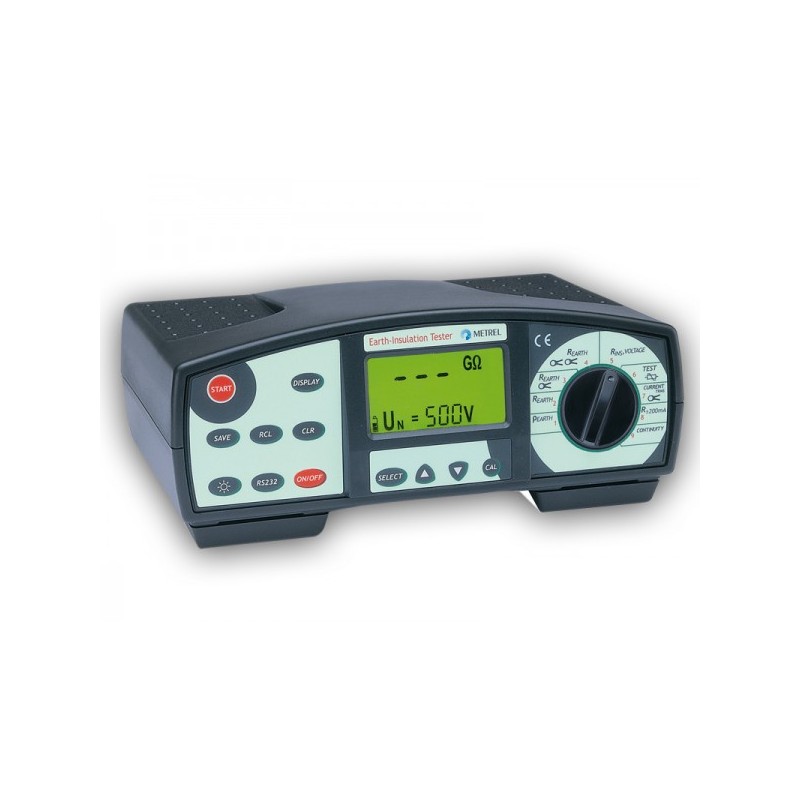

Metrel MI 2088 - Měřič uzemnění a izolačních odporů

METREL

Vaše cena: 18 041,00 Kč bez DPH

21 649,20 Kčs DPH

Skladem do 12-14 dnů

Metrel MI 2088 - Měřič uzemnění a izolačních odporů


Měří: přechodový odpor, izolační odpor, zemní odpor (i kleštěmi), proud, napětí, frekvence, varistory, RS232

Více informací

Metrel MI2088 - Měřič uzemnění a izolačních odporů

Sada Metrel MI 2088 umožňuje provádět měření odporu uzemnění na 4 póly, zkoušky izolačního odporu, měření napětí a proud TRMS na uzemňovacích a světelných ochranných systémech. Tento MI2088 je dodáván jako sada se vším, co potřebujete.

Měření zemních odporů
- čtyřelektrodovou metodou
- čtyřelektrodovou metodou + jedním klešťovým přístrojem bez rozpojování obvodu
- dvěma klešťovými přístroji bez rozpojování .

Měření rezistivity půdy

Měření přechodových odporů
Zkratový proud při měření přechodových odporů je minimálně 200 mA. Měření probíhá s automatickým přepólováním zkušebního proudu. Je možné vykompenzovat odpor přívodních šňůr. Je možné nastavit meze pro max. hodnotu přechodového odporu.

Vodivé spojení
Tato funkce slouží k "propískávání" obvodů, hledání zkratů apod. Jde o ohmmetr s měřicím  proudem < 7 mA.

Měření izolačních odporů
Izolační odpory do 29,9  mohou být měřeny napětím 50 ÷ 1000 V, které lze nastavit s krokem 10 V. Je možné nastavit meze pro min./max. hodnotu izolačního odporu.

Měření průrazného napětí varistorů (přepěťových ochran)
Lze měřit průrazné napětí různých přepěťových ochran (tj. napětí, při kterém proud tekoucí měřeným prvkem dosáhne 1 mA) v rozsahu 50 ÷ 1000 V.

Proud pomocí kleští
Přístroj měří skutečnou efektivní hodnotu proudu. Lze měřit i velmi malé (unikající) proudy.

Napětí
Přístroj měří stejnosměrné i střídavé napětí.

Ukládání výsledků do paměti a přenos do PC
Lze uložit až 1000 měření a potom je vyvolat na displeji nebo přenést do PC pomocí SW EuroLink

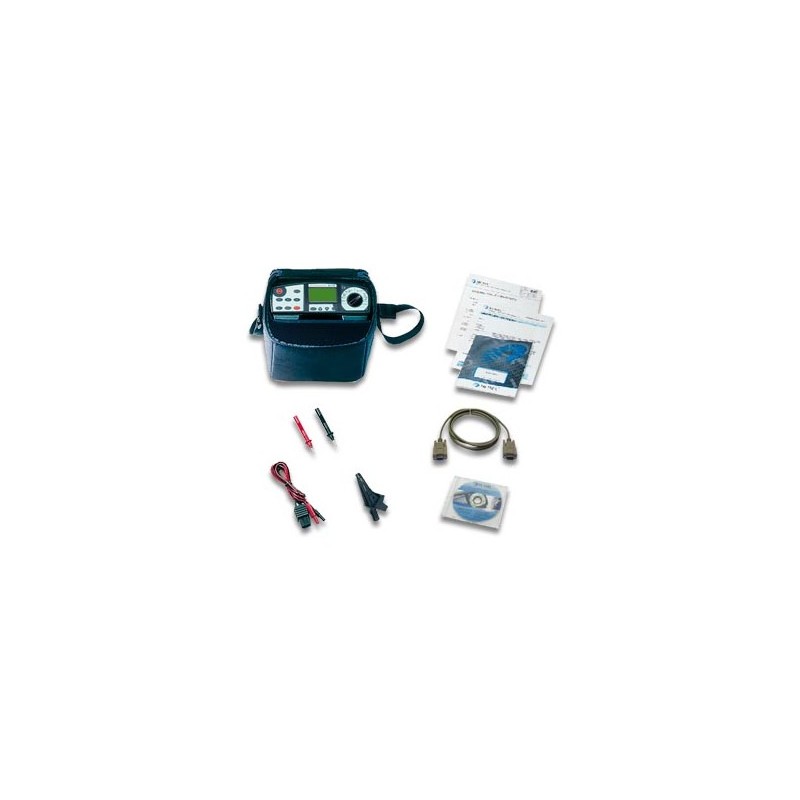

Rozsah dodávky:

  • Přístroj EARTH - INSULATION tester MI 2088
  • Brašna na přístroj a příslušenství
  • Měřicí hrot 2 ks
  • Krokosvorka
  • Univerzální kabel (zakončený dvěma bezpečnostními benánky, k nimž lze připojit měřicí hroty nebo krokosvorky)
  • Kabel RS232
  • PC SW EarthLink pro Windows 95/98/2000/NT/XP
  • Řemen pro zavěšení na krk
  • Řemen pro zafixování přístroje kolem pasu
  • Kalibrační list
  • Záruční list na 24 měsíců
  • Návod k používání
  • Kartónový obal

Všeobecně:

Napájení 4 x 1,5 V alkalická baterie IEC LR14
Displej LCD s možností podsvětlení
Optická i akustická indikace ano
Automatické srovnávání výsledků měření s nastavitelnými  mezemi ano (lze vypnout)
Paměť 500 až 1000 měření
Připojení k PC RS 232
Aut. vypínání ano
Třída ochrany II (dvojitá izolace)
Přepěťová kategorie CAT III / 300 V nebo CAT II / 600 V
Krytí IP 54
Rozměry 265 x 110 x 185 mm
Hmotnost (včetně baterií) asi 1,7 kg

Technické parametry:

Zemní odpory - čtyřelektrodová metoda

Rozsah [Ω] 0,00 ÷ 19,99 k
Rozlišení [Ω] 0,01   0,1   1   10
Chyba měření ± (2% z MH + 3 D)*... (0 ÷ 1,999 kΩ)
± (5% z MH)*... (2,00 ÷ 19,99 kΩ)
Aut. test odporu sond ano


Zemní odpory - čtyřelektrodová metoda + jedny kleště

Rozsah [Ω] 0,00 ÷ 1,99 k
Rozlišení [Ω] 0,01   0,1   1   10
Chyba měření ± (2% z MH + 3 D)*
Aut. test rušivých proudů ano


Zemní odpory (dva klešťové přístroje)

Rozsah [Ω] 0,00 ÷ 19,99   /   20,0 ÷ 100,0
Chyba měření ± (10% z MH + 2 D)*   /    ± (20% z MH)*


Rezistivita půdy

Rozsah [Ωm] 0,00 ÷ 1999 k
Rozlišení [Ωm] 0,01   0,1   1   10   0,1k   1k
Zobrazený údaj ?= 2?aRe   (a = 1 ÷ 30 m)


Izolační odpory (Un 250 V)

Rozsah 0,000 MΩ ÷ 29,9 GΩ
Rozlišení [MΩ] 0,001   0,01   0,1   1   10   100
Chyba měření ± (2% z MH + 2 D)*... (0 ÷ 199,9 MΩ)
± (1% z MH / 1 GΩ z MH + 2% z MH + 2 D)*... (≥200 MΩ)
Un 250 / 500 / 1000 V (nebo plynule nastavitelné v rozsahu 250 ÷ 1000 V s krokem 10 V)
In 1 mA


Izolační odpory (Un < 250 V)

Rozsah [MΩ] 0,000 ÷ 199,9
Rozlišení [MΩ] 0,001   0,01   0,1
Chyba měření ± (5% z MH + 3 D)*
Un 50 / 100 V (nebo plynule nastavitelné v rozsahu 50 ÷ 240 V s krokem 10 V)
In 1 mA


Přechodové odpory (jednotlivé měření)

Rozsah [Ω] 0,00 ÷ 19,99    20,0 ÷ 199,9    200 ÷ 1999
Chyba měření ± (2% z MH + 2 D)*... (0 ÷ 19,99 Ω)
Un, Ik Un = 4 ÷ 7 V, Ik > 200 mA


Vodivé spojení (trvalé měření)

Rozsah [Ω] 0,0 ÷ 199,9    200 ÷ 1999
Chyba měření ± (3% z MH + 3 D)*
Un, Ik Un = 4 ÷ 7 V, Ik < 7 mA


Proud pomocí klešťového přístroje (skutečná efektivní hodnota)

Rozsah [A] 0,0 m ÷ 200
Rozlišení 0,1   1 mA   0,01   0,1   1 A
Chyba měření ± (5% z MH + 3D)*


Napětí ss i stř.

Rozsah 0 ÷ 600 V   (ss nebo stř. 45 ÷ 65 Hz)
Chyba měření ± (2% z MH + 2 D)*


Měření průrazného napětí varistorů (přepěťových ochran)

Rozsah [V] 50 ÷ 1000
Chyba měření ± (5% z MH + 10 V)*
Měřicí metoda narůstajícím ss napětím se strmostí 500 V/s

* MH značí měřenou hodnotu, D značí digit

Měřicí rozsah 50 GΩ
Testovací napětí 1000 V
