DIGIOHMpro - měřič přechodových odporů

DIGIOHMpro

ILLKO

Vaše cena: 6 033,00 Kč bez DPH

7 239,60 Kčs DPH

Skladem

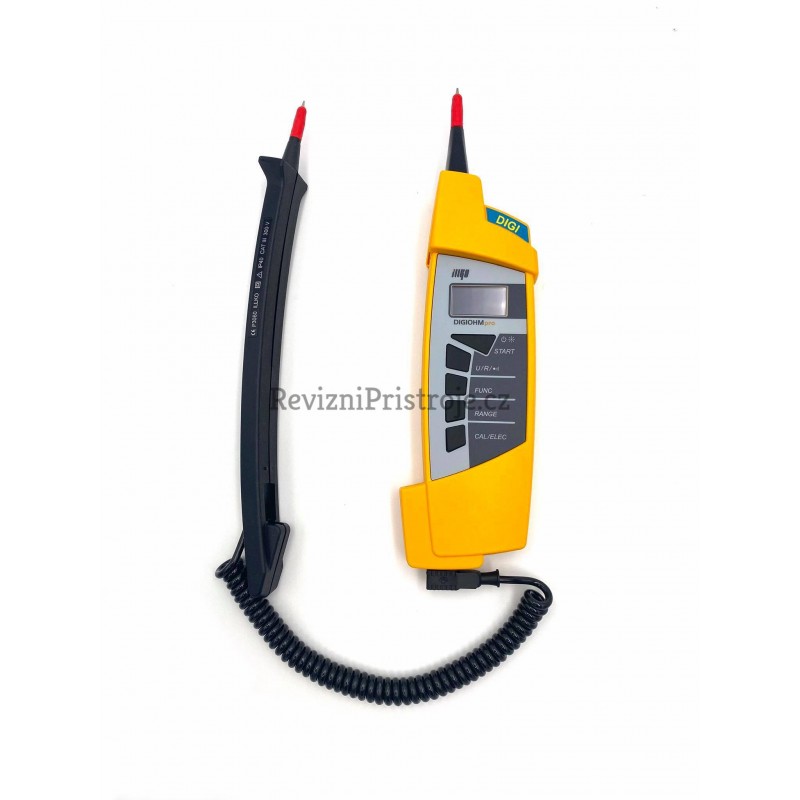

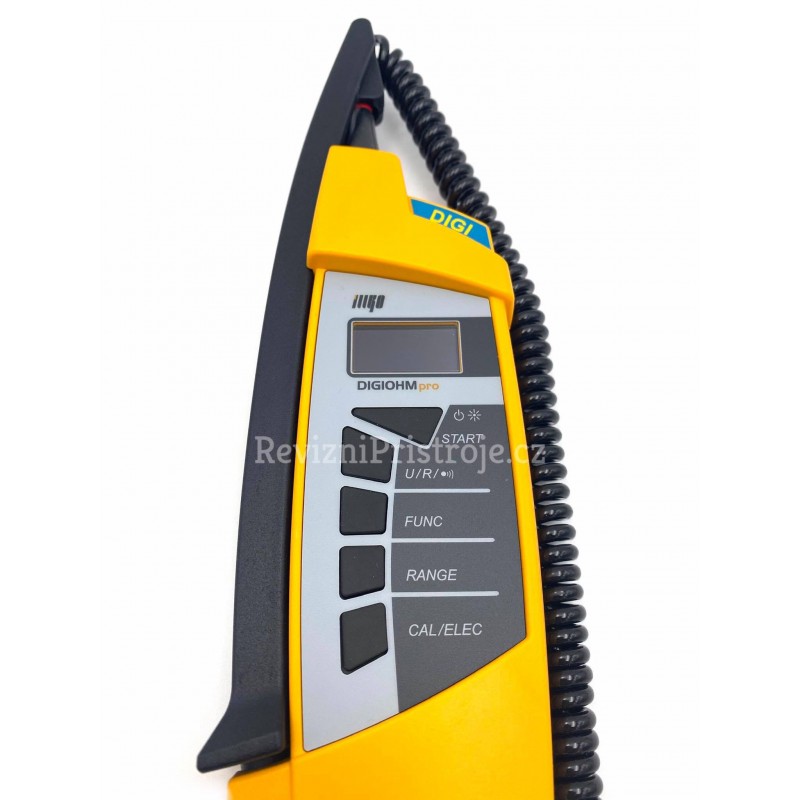

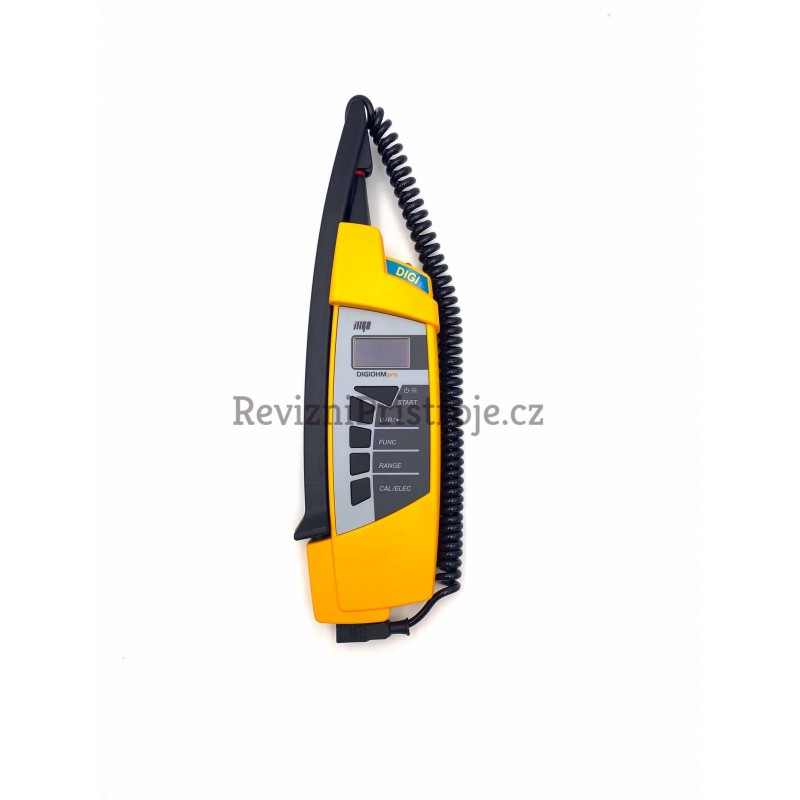

Illko DIGIOHMpro + ČESKÝ KALIBRAČNÍ LIST

Multifunkční měřič přechodového odporu

Přístroj pro měření přechodových odporů proudem 200 mA Rozsah: 0,000 ÷ 200,0 Ω, měření U AC / DC, vodivost 0 ÷ 4 Ω (zvuk)

Více informací

Illko DIGIOHM pro

je přístroj určený především k měření malých přechodových odporů při revizích elektrických zařízení. Aby však byla rozšířena jeho využitelnost, byl doplněn řadou dalších funkcí.

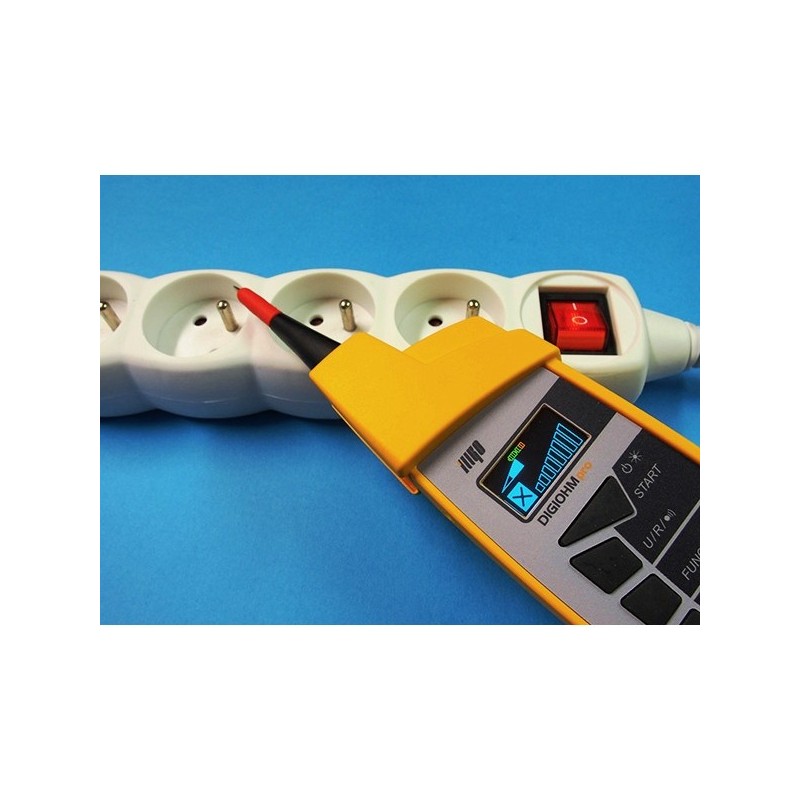

Mezi zajímavé funkce patří indikátor elektrického pole s akustickou i optickou signalizací síly pole. Pomocí indikátoru lze vyhledávat například vodiče pod napětím, určovat beznapěťový stav elektrických zařízení a podobně. Další netradiční funkcí je DIGIsort – rozlišovač žil ve vícežilových neoznačených kabelech nebo svazcích. Na vývody žil vícežilového kabelu se připojí očíslované krokosvorky tzv. vysílače a měřicí přístroj (přijímač) potom na displeji zobrazí číslo žíly, které se dotýká jeho měřicí hrot.

MĚŘICÍ FUNKCE PŘÍSTROJE

  • Měření malých přechodových odporů.
  • Měření AC / DC napětí.
  • Určení sledu fází.
  • Fázová zkoušečka.

DALŠÍ FUNKCE PŘÍSTROJE

  • Indikátor elektrického pole.
  • Rozlišovač žil ve vícežilových kabelech DIGIsort
  • Akustický indikátor vodivého spojení s měřením odporu.

VYBRANÉ TECHNICKÉ PARAMETRY

  • Rozsah měření odporu: 0,000 ÷ 200,0 Ω (v pěti rozsazích)
  • Rozsah měření AC / DC napětí: 0,000 ÷ 650 V DC / 470 V AC (TRMS)
  • Indikace vodivého spojení: 0 ÷ 4 Ω (akustický signál)

Rozsah dodávky:

  • DIGIOHMpro
  • Stáčený měřicí vodič s měřicím hrotem

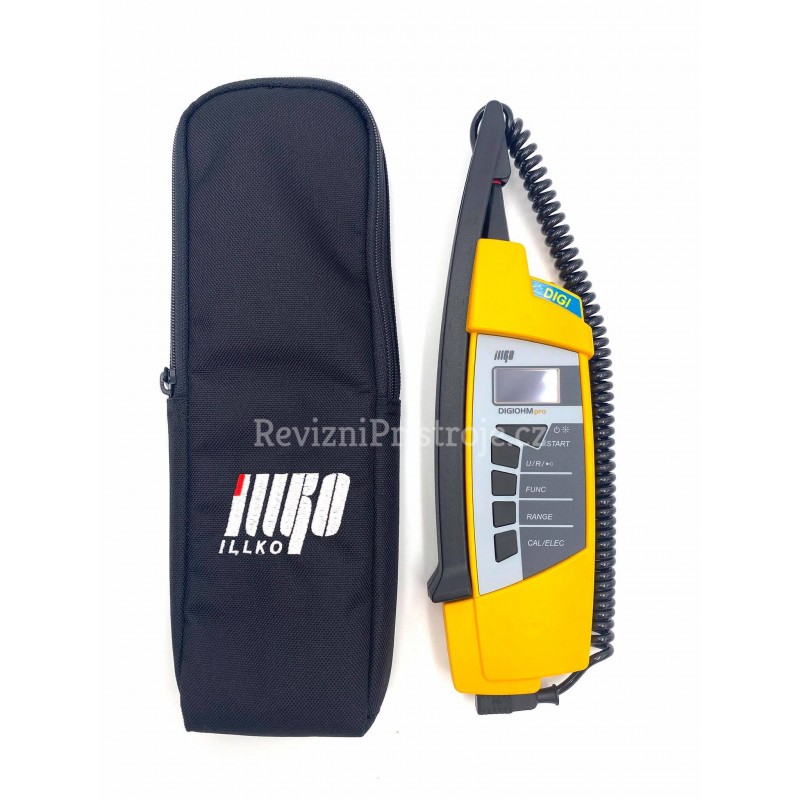

  • Pouzdro
  • Návod k používání
  • Kalibrační certifikát
  • Záruční list

Volitelné příslušenství:

  • P 5050     Nabíječka akumulátorů
  • P 5060     Sada 4 ks NiMH akumulátorů AAA
  • P 2011     Spojovací vodič bezpečnostní, černý, 2 m
  • P 3011     Měřicí hrot bezpečnostní černý
  • P 4011     Krokosvorka bezpečnostní černá

Přechodové odpory

 Jmenovitý rozsah  0,000 - 200,0 Ω
 Základní chyba měření  ± (3% z MH + 5D) pro <4 Ω
 ± (2% z MH + 5D) pro ≥4 Ω
 Pracovní chyba měření  ± (4% z MH + 7D) pro <4 Ω
 ± (3% z MH + 7D) pro ≥4 Ω
 Měřicí proud  ≥200 mA pro <2 Ω
 Měřicí napětí  4 - 6 V
 Kompenzace odporu měřicích vodičů  ano (do 4 Ω)

 Stejnosměrná napětí

 Jmenovitý rozsah  0,000 - 650,0 V
 Základní chyba měření  ± (2% z MH + 5D)
 Pracovní chyba měření  ± (3% z MH + 7D)

Střídavá napětí

 Jmenovitý rozsah  0,000 - 470,0 V
 Základní chyba měření  ± (2% z MH + 6D)
 Pracovní chyba měření  ± (3% z MH + 8D)

 Všeobecně

 Napájení  4 ks AAA (LR03) alkalická baterie 1,5 V
 nebo  NiMH akumulátor 1,2 V
 Displej  OLED, vícebarevný, grafický
 Třída ochrany  II (dvojitá izolace)
 Přepěťová kategorie  CAT III / 300 V (návleky hrotů nasazeny)
 CAT II / 300 V (návleky hrotů sejmuty)
 Stupeň znečištění  2
 Krytí  IP 40
 Rozměry  asi 260 x 70 x 40 mm
 Hmotnost (včetně baterií a měř. hrotu)  asi 0,36 kg

 * MH značí měřenou hodnotu, D značí digit



Měřicí proud 200 mA
