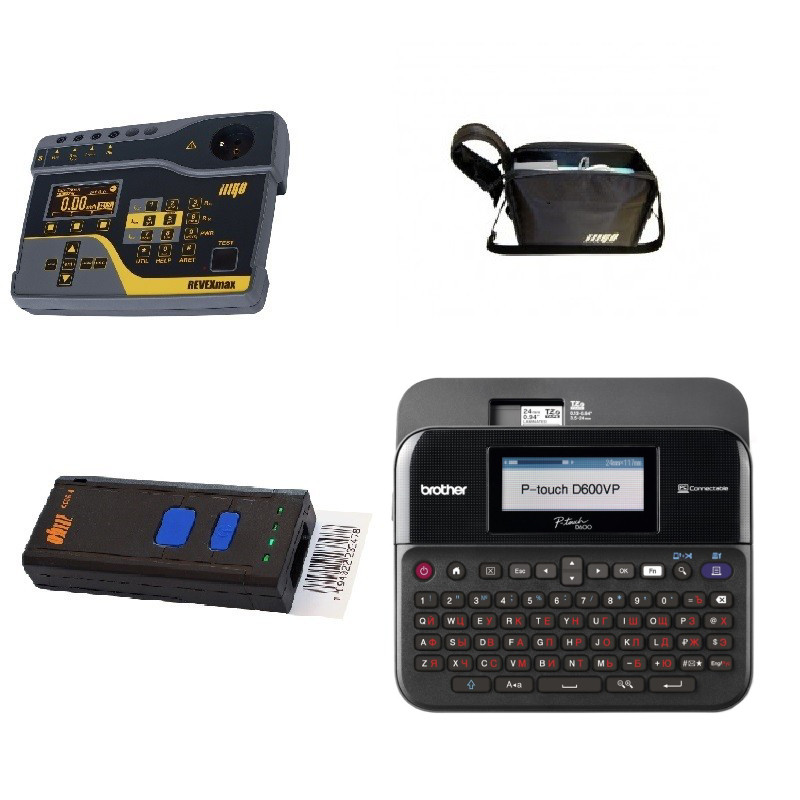

Revex Max S + P6150 brašna + P9010 čtečka + PT-D600VP štítkovač

Illko Revex Max S + P6150 brašna + P9010 čtečka + PT-H500 štítkovač

REVEXmax – přístroj pro revize elektrických spotřebičů

Přístroj je určen především pro zkoušení bezpečnosti elektrických spotřebičů tak, jak to požaduje ČSN 33 1600 ed.2, ale lze jím testovat obecně jakýkoliv elektrický spotřebič napájený ze sítě 230V/400V, pokud je vybaven pohyblivým přívodem.

Přístroj se vyrábí ve dvou verzích – STANDARD a WELD.
Jak již označení napovídá, je verze WELD rozšířena o funkce umožňující provádět kontroly svařovacích zařízení podle ČSN EN 60 974-4 ed.3.

Přístroj je vestavěn v nově navrženém pouzdře, které je základem moderní řady přístrojů určených ke kontrolám bezpečnosti elektrických spotřebičů. Údaje důležité k ovládání přístroje a naměřené hodnoty jsou zobrazovány na svítícím grafickém OLED displeji.

Přístroj nahrazuje svého předchůdce REVEXprofi, a proto i on umožňuje automatizovat proces revize elektrických spotřebičů pomocí obousměrné komunikace s PC. Pro komunikaci s PC je určen program umožňující tvorbu a vedení databáze elektrických spotřebičů - SWillkostudio. Konstrukce přístroje byla navržena tak, aby ovládací i připojovací prvky byly pro uživatele přehledné a ovládání přístroje bylo intuitivní. Pro zadávání identifikačního čísla spotřebiče lze využít buď bezdrátovou Bluetooth čtečku čárových kódů nebo číselnou klávesnici přístroje.

Nápověda k jednotlivým měřicím metodám, zobrazovaná na displeji přístroje, potom znázorňuje způsob připojení spotřebiče k přístroji.

Pro připojení měřeného spotřebiče k přístroji jsou určeny zděře a síťová měřicí zásuvka na čelním panelu. K přístroji lze připojit přes proudový vstup externí měřicí zařízení – například jeden ze čtyř dodávaných třífázových adaptérů nebo měřicí proudové kleště. Pro připojení přístroje k PC slouží USB port. Dále lze k přístroji připojit USB zařízení typu HID, například čtečku čárového kódu pro automatické načtení identifikačního čísla spotřebiče (ID kód).

REVEXmax umožňuje měřit:

• odpor ochranného vodiče proudem > AC 1 A
• izolační odpor do 100 MΩ napětím 500 V a 250 V
• náhradní unikající a dotykový proud
• proud tekoucí ochranným vodičem a dotykový proud se záměnou vodičů L a N
• rozdílový a dotykový proud se záměnou vodičů L a N
• zdánlivý příkon
• proud odebíraný zkoušeným zařízením ze sítě
• napětí sítě
• napětí svařovacího obvodu podle ČSN EN 60974-4 ed.3 (jen verze WELD)

S pomocí přídavných zařízení lze přístrojem měřit:

• proud tekoucí ochranným vodičem trojfázových spotřebičů pomocí adaptérů A3P
• rozdílový proud u trojfázových spotřebičů pomocí adaptérů A3P
• procházející proud pomocí klešťového transformátoru
• zdánlivý příkon zkoušeného zařízení pomocí klešťového transformátoru

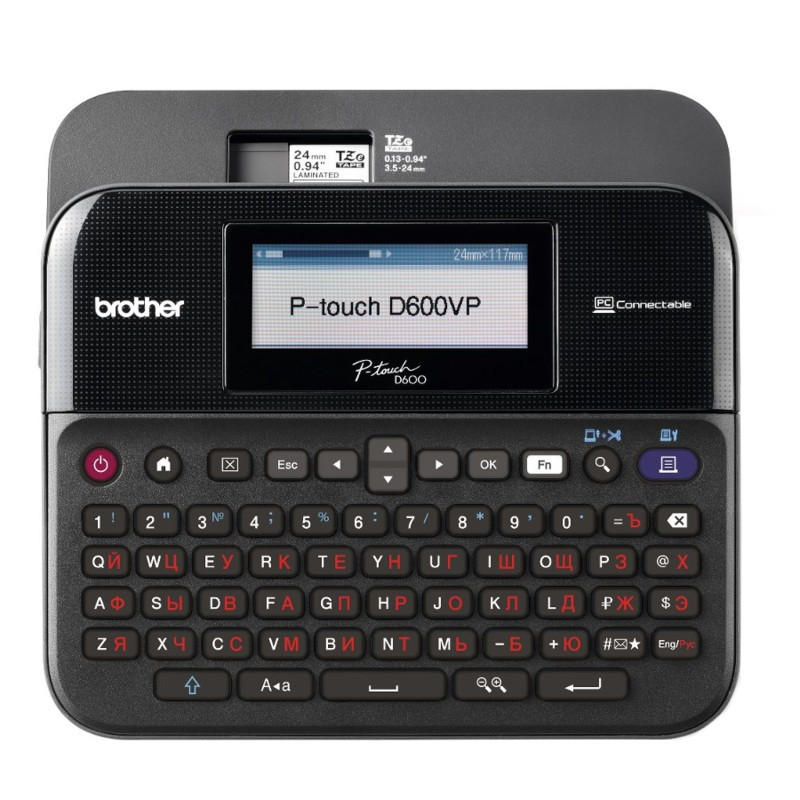

Brother PT-D600VP disponuje velkým LCD displejem, na kterém je možné zobrazit reálný náhled před tiskem, QWERTY klávesnicí a možností připojení k PC nebo Mac. S množstvím šablon je tvorba a tisk štítků jednoduchá a rychlá.

Podsvícený barevný LCD displej • Náhled tisku, přehledný a čitelný text

Intuitivní editování

•      funkční klávesy pro jednoduchou úpravu textu
•      účelové uspořádání tlačítek

PC konektivita

•      kompatibilní s P-touch Editor
•      Windows & Mac ovladače k dispozici

PC styl klávesnice • jednoduché zadávání textu

Rychlý tisk • až 20 mm / sekundu

Možnosti napájení

•      dodávány s AC adaptérem.
•      Možnost použití s 6 AA bateriemi

Rozsah dodávky:

-Přístroj REVEXmax W

• Spojovací vodič bezpečnostní (banánek/banánek), černý, délka 2 m
• Spojovací vodič bezpečnostní (banánek/banánek), červený, délka 2 m
• Měřicí hrot bezpečnostní černý
• Krokosvorka červená
• USB kabel A-B
• Náhradní pojistka F 16 A / 500 V, 32 x 6,3 mm, 2 ks

• CD (návod k používání + SW pro PC)
• Místo CD bude v balení přiložen informační list s informací o tom, odkud lze
  stáhnout návod k používání + SW ILLKO Studio pro PC.
  Dále bude na informačním listu nalepen aktivační kód SW ILLKO Studio.
• Návod k používání v tištěné verzi
• Kalibrační list
• Záruční list

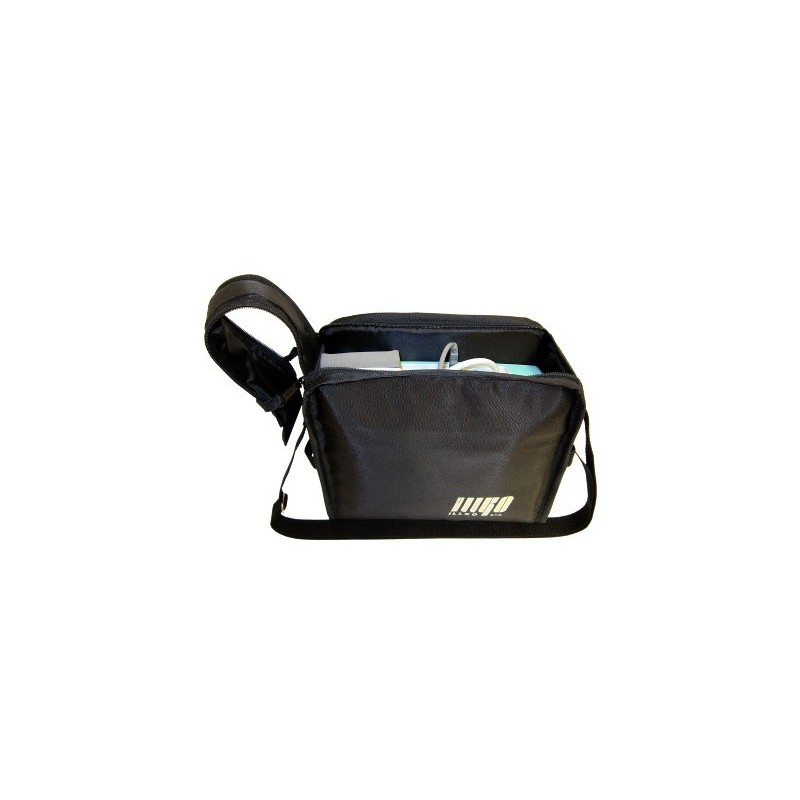

- P 6150 brašna pro Revex
- P 9010 Bezdrátová bluetooth čtečka čárových kódů
- PT-D600VP tiskárna

• 24mm TZe páska(černá na bílé,4m délka)
• AC adaptér
• dokumentace
• USB-mini kabel
• přenosný kufřík
