Domů > >>Eurotest XE MI 3102 BT - tester elektrických instalací
  • Kalibrační list v českém jazyce
  • Skladem
  • Doprava zdarma

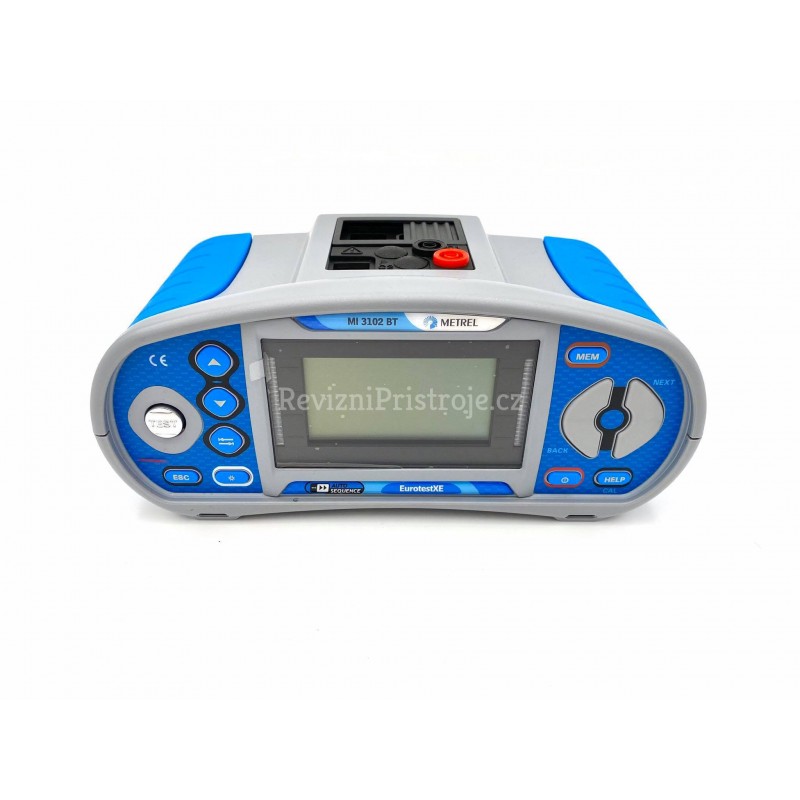

Metrel Eurotest XE MI3102 BT - sdružený revízní přístroj Zobrazit větší
Předchozí Další

Eurotest XE MI 3102 BT - tester elektrických instalací

MI3102BT

3831063422648

METREL

Ceníková cena: 35 430,00 Kč bez DPH 42 870,30 Kč s DPH

Vaše cena: 33 650,00 Kč bez DPH

40 716,50 Kčs DPH

Skladem, ihned k odeslání

Metrel Eurotest XE MI 3102 BT - tester elektrických instalací

Multifunkční přístroj pro kontrolu a revizi elektrických instalací.

+ česká kalibrace
+ návod v českém jazyce
+ menu v českém jazyce


Měření: přechodový odpor, izolační odpor, proudové chrániče, impedanci smyčky, sled fází, zemní odpor, výkon, harmonické, osvětlení, USB, Bluetooth

Skladem, ihned k odeslání

Více informací

Varianty produktu

Metrel Eurotest MI 3102 BT XE - tester elektrických instalací

Přístroj je dodáván spolu s českým kalibračním certifikátem od výrobce.

sdružený revizní přístroj MI 3102 BT umožňuje provádět všechna běžná měření v elektrických instalacích podle normy ČSN EN 61557.

Měří: přechodový odpor Rpe 200mA / 7mA, izolační odpor 50-1000V, proudové chrániče AC, A, F, B, B+, PRCD, impedanci smyčky LL, L-N, L-PE do 9.99 kΩ, napětí do 550V, proud TRMS podle připojených kleští až do 300A, test IMD do 640 kΩ, sled fází, zemní odpor, výkon, harmonické, osvětlení do 20 klux, USB, Bluetooth, RS232.

Eurotest XE spojuje kompaktní ergonomická skříňka řady Eurotest s detaily, na které jsou zvyklí profesionálové, jako spínací voliče a zabudovaná paměť. Těmito vlastnostmi se řadí mezi vynikající zkoušečky elektrických zařízení i při nejtěžších podmínkách v průmyslu. Jako kompletní VDE 0100 přístroj má vynikající poměr cena - výkon.

MI 3102 BT EurotestXE je multifunkční měřicí přístroj, který provádí kompletní sadu bezpečnostních zkoušek při instalaci podle IEC / EN 61557. Podporuje testování automatických uzemňovacích systémů TN, TT a IT AUTO SEQUENCE ®. Měření ISFL a testy IMD lze provést, mimo to MI 3102 BT EurotestXE umožňuje on-line sledování napětí, testování fázové sekvence, měření odporu zemní, měření osvětlení a měření TRMS. EurotestXE je vybaven integrovanými charakteristikami pojistek a RCD pro vyhodnocení výsledků testů PASS / FAIL. Všechny výsledky lze rychle uložit a odkazovat na nástroj a poté stáhnout pomocí softwaru EuroLink PRO (součástí standardní sady) do počítače pro vyhodnocení a generování zpráv po testování.

Vlastnosti:

  • vyhodnocení měření jak na displeji, tak pomocí barevných LED "Vyhovuje" a "Nevyhovuje"
  • v paměti uložená tabulka charakteristik pojistek umožňuje automatické vyhodnocení měření
  • funkce "HELP" zobrazí na displeji schéma připojení přístroje k měřenému objektu
  • v sítích IT umožňuje testovat hlídače izolačního stavu a měřit proud při stavu jedné závady
  • hodiny reálného času, paměť pro až 1800 měření; komunikace s PC přes RS 232, USB i pŕes vestavěný Bluetooth modul, PC software součástí dodávky, aplikace pro Android
  • AUTO SEQUENCE - provede postupně automaticky měření paramtrů TT/TN/IT sítě
  • velmi rozsáhlé příslušenství v základní sestavě
  • velmi malé rozměry 230 x 103 x 115 mm a hmotnost jen 1,52 kg včetně napájecích článků

Metrel logo        Největší výběr přístrojů Metrel a také možnost jejich srovnání ZDE


Hlavní vlastnosti:
  • předdefinované mini Auto postuponosti pro sítě TT, TN, IT
  • měření výkonu a analýza harmonických
  • zabudovaná funkce HELP
  • zabudovaná databáze jistících prvků (NV, gG, B, C, K, D)
  • monitoring tří napětí v reálném čase
  • zabudovaný nabíječ vložených baterií
  • automatizovaný test proudových chráničů
  • bluetoth komunikace s počítači, tablety Android a Smart telefony
  • PC SW Eurolink PRO s vytvořením zprávy z měrení
  • Eurolink Android APP

Použití:

  • měření spojitosti a vodivého spojení
  • izolační odpory napětím 50 - 1000 V
  • test hlídačů izolace a měření unikajících proudů při stavu jedné závady v sítích IT
  • rozsáhlé možnosti měření parametrů proudových chráničů: typy AC, A, F, B, B+, PRCD-K, PRCD-S
  • skutečná impedance poruchové smyčky a zkratový proud
  • skutečná impedance sítě a zkratový proud; úbytek napětí
  • skutečná impedance poruchové smyčky a zkratový proud bez vybavení proudového chrániče
  • v paměti uložená rozsáhlá tabulku pojistek umožňuje okamžité vyhodnocení změřené impedance s ohledem na jištění obvodu
  • zemní odpory pomocí sond nebo dvěma klešťovými přístroji bez sond a rozpojování vodičů; rezistivita půda
  • proud a unikající proud pomocí kleští
  • výkon (P, S, Q, PF, THDU), harmonické složky
  • osvětlení
  • síťové napětí a kmitočet, sled fází
  • test přítomnosti napětí na ochranném vodiči
  • AUTO SEKVENCE - automatické postupy měření
  • možnost ukládání výsledků měření do paměti, komunikace s PC pomocí RS 232 i USB
  • vestavěný Bluetooth modul umožňuje bezdrátovou komunikaci s PC a zařízeními Android
  • k napájení lze použít akumulátory a nabíjet je přímo v přístroji; akumulátory i nabíječka jsou součástí dodávky

Funkce a vlastnosti přístroje:

Měření spojitosti
Zkratový proud při měření spojitosti je minimálně 200 mA. Měření probíhá s automatickým přepólováním zkušebního proudu. Je možné vykompenzovat odpor přívodních vodičů. Lze nastavit mezní hodnotu přechodového odporu.
Vodivé spojení - druhá možnost měření spojitosti, slouží k "propískávání" obvodů, hledání zkratů apod. EurotestXE v této funkci pracuje jako ohmmetr s měřicím proudem asi 7 mA.

Měření izolačních odporů
Izolační odpory mohou být měřeny napětím 50 / 100 / 250 / 500 / 1000 V do hodnoty až 1000 MΩ. Je možné nastavit mezní hodnotu izolačního odporu.

Měření v IT sítích
Lze provádět test hlídačů izolace a měření unikajícího proudu při stavu jedné závady.

Test proudových chráničů
Lze testovat proudové chrániče typu AC, A, F, B, B+, EV RCD, MI RCD, PRCD, PRCD-K, PRCD-S standardní a selektivní s jmenovitým rozdílovým proudem 10 mA až 1000 mA. Test lze provádět jak manuálně, tak automaticky a každý test lze provést jak kladnou, tak zápornou půlvlnou. Při testu je prováděno srovnání naměřených vypínacích časů s hodnotami danými normou. Vypínací čas lze měřit těmito násobky IΔN: 1/2, 1, 2 a 5. Dále lze měřit vybavovací rozdílový proud IΔ postupně narůstajícím proudem a samozřejmě i dotykové napětí bez vybavení proudového chrániče.

Měření skutečné impedance poruchové smyčky/sítě a zkratového proudu, měření úbytku napětí ΔU%
Přístroj měří skutečnou impedanci poruchové smyčky a sítě (včetně impedance mezi dvěma fázemi!). Přístroj umožňuje měřit v obvodu s proudovým chráničem bez vybavení.
EurotestXE má v paměti uloženou rozsáhlou tabulku pojistek, která v kombinaci s nastavitelným koeficientem pro výpočet zkratového proudu umožňuje okamžité vyhodnocení změřené impedance, resp. zkratového proudu s ohledem na jištění obvodu.

Měření zemních odporů a rezistivity půdy
Přístroj umožňuje měřit třívodičovou metodou nebo dvěma klešťovými přístroji bez rozpojování měřeného obvodu a bez zatloukání sond! Dále lze měřit rezistivitu půdy.

Proud, unikající proud
Měří se klešťovým přístrojem; je zobrazována skutečná efektivní hodnota TRMS.

Výkon, účiník, celkové harmonické zkreslení, harmonické složky
P, S, Q, PF, THDu, THDi, h0 ÷ h11

Měření osvětlení
Osvětlení lze měřit pomocí externí sondy.
Sondy které lze použít jsou A 1172 nebo A 1173.

Sled fází
Přístroj indikuje sled fází a dále chybové stavy (např. nepřítomnost některého fázového napětí).

Test přítomnosti napětí na ochranném vodiči
Přístroj automaticky testuje, zda není na PE přítomno nebezpečné napětí.

Monitor napětí na svorkách
mi-3100-online-monitor-1mi-3100-online-monitor-2mi-3100-online-monitor-3
Průběžně zobrazuje napětí mezi jednotlivými svorkami a informuje o tom, které svorky jsou pro dané měření použité.

Grafická funkce HELP
mi-3100-help

Zobrazí na displeji možnosti připojení přístroje k měřenému objektu a další pomocné informace.

Ukládání výsledků do paměti a přenos do PC
Do paměti EurotestuXC lze uložit až 1800 měření a později je vyvolat na displeji nebo přenést do PC pomocí dodávaného software PC Software Metrel ES Manager, který je v češtině! Před měřením lze navíc pomocí software EuroLink Pro vytvořit přesnou strukturu měřené instalace a tu přenést do Eurotestu. Následná revize a ukládání výsledků do paměti se tím urychlí.

Další vlastnosti
- AUTO SEQUENCE- automaticky provádí předdefinované měřicí postupy (AUTO TT, AUTO TN rcd, AUTO TN, AUTO IT)
- EurotestXC má české menu.
- Port RS 232 i USB pro připojení k PC; data lze přenášet i pomocí vestavěného Bluetooth modulu.
- PC software Metrel ES Manager v české verzi je součástí dodávky.
- Součástí dodávky je i kalibrační list od výrobce, rovněž v češtině.
- K napájení lze použít akumulátory a nabíjet je přímo v přístroji. Akumulátory i nabíječka jsou součástí dodávky.
- Aplikace EuroLink Android APP (volitelné příslušenství).
- Velmi malé rozměry a hmotnost.
- Rozsáhlé příslušenství je součástí dodávky.

Použité normy:

  • Měření:
    • EN 61557
    • DIN 5032
  • Další normy použité pro měření:
    • IEC/EN 60364-4-41
    • EN 61008
    • EN 61009
    • BS 7671
    • AS/NZ 3017
    • CEI 64.8
    • HD 384
    • VDE 413
  • Elektromagnetická kompatibilita (EMC):
    • EN 61326
  • Bezpečnost (LVD):
    • EN 61010-1
    • EN 61010-031
    • EN 31010-2-030
    • EN 31010-2-032


Rozsah dodávky:

  • Přístroj Metrel Eurotest XE MI 3102 BT
  • Plug Commander, typ Metrel A 1314 - zásuvkový ovládač
  • Měríci kabel, univerzálni
  • Sada S2026 pro měření zemních odporů (měřicí vodič 4 m,měřicí vodič 20 m, 2 ks, kovový kolík, 2 ks, brašna)
  • Síťový adaptér + 6 ks NiMH akumulátorů,typ AA
  • PC Software Metrel ES Manager, ke stažení zdarma zde (potřebná registrace)
  • Měřicí hrot, 3 ks
  • Krokosvorka, 3 ks
  • Kabel RS232 - PS/2
  • Kabel USB
  • Řemen na zavěšení na krk
  • Textilní brašna
  • Tištěná stručná uživatelská příručka v češtině
  • Tištěný návod k používání přístroje v češtině
  • Kalibrační list v českém jazyce (je k dispozici v obrázcích v horní části stránky)




Technické parametry:

Izolační odpor

Rozsah [MΩ] 0 ÷ 999,9 (Un > 250 V)    0 ÷ 199,9 (Un ≤ 250 V)
Rozlišení [MΩ] 0,01   0,1   1
Chyba měření ± (5% z MH + 3 D)*... (R < 19,99 MΩ)
± 5% z MH* až 20% z MH*... (dle měř. rozsahu a Un)
Un 50 / 100 / 250 / 500 / 1000 V
In 1 mA


Spojitost proudem 200 mA

Rozsah [Ω] 0,00 ÷ 19,99    20,0 ÷ 99,9    100 ÷ 1999
Chyba měření ± (3% z MH + 3 D)*... (R ≤ 19,99 Ω)
± 5% z MH*... (R > 19,99 Ω)
Un, Ik Un = 6,5 ÷ 9 V, Ik ≥ 200 mA (pro R ≤ 2 Ω)


Spojitost malým proudem

Rozsah [Ω] 0,0 ÷ 99,9    100 ÷ 1999
Chyba měření ± (5% z MH + 3 D)*
Un, Ik Un = 6,5 ÷ 9 V, Ik ≤ 8,5 mA


Proudové chrániče - obecné údaje

Jmenovitý proud [mA] 10; 30; 100; 300; 500; 1000 (fáze 0° nebo 180°)
Typ proud. chrániče AC, A, F, B, B+, PRCD, PRCD-K, PRCD-S, standardní nebo selektivní


Proudové chrániče - dotykové napětí bez vybavení chrániče

Rozsah [V] 0,0 ÷ 19,9                     20,0 ÷ 99,9
Chyba měření (- 0 / +15 %) z MH + 10 D*      (- 0 / +15 %) z MH*
Měřicí proud < 0,5 IΔN


Proudové chrániče - vypínací čas

Rozsah [ms] 0 ÷ max. čas (závisí na typu chrániče a násobku IΔN)
Chyba měření ± 1 ms pro t ≤ 40 ms, ± 3 ms pro t > 40 ms


Proudové chrániče - vybavovací proud IΔ, vypínací čas při vybavovacím proudu tΔ a dotykové napětí při vybavovacím proudu Ud

Rozsah IΔ 0,2 ÷ 1,1 / 1,5 / 2,2  IΔN (závisí na typu chrániče a IΔN)
Rozsah tΔ [ms] při IΔ 0 ÷ 300
Rozsah Ud [V] při IΔ 0,0 ÷ 99,9


Skutečná impedance poruchové smyčky a zkratový proud

Rozsah [Ω] 0,00 ÷ 9,99    10,0 ÷ 99,9    100 ÷ 999   1,00 k ÷ 9,99 k
Chyba měření ± (5% z MH + 5 D)* (Z < 100 Ω) / ± 10% z MH (Z ≥ 100 Ω)
Rozsah zkrat. proudu 0,00 A ÷ 23,0 kA
Jmenovité napětí / f 93 V ÷ 134 V, 185 V ÷ 266 V /  45 ÷ 65 Hz


Skutečná impedance poruchové smyčky a zkratový proud bez vybavení proudového chrániče

Rozsah [Ω] 0,00 ÷ 9,99    10,0 ÷ 99,9    100 ÷ 999   1,00 k ÷ 9,99 k
Chyba měření ± (5% z MH + 10 D)* (Z < 100 Ω) / ± 10% z MH (Z ≥ 100 Ω)
Rozsah zkrat. proudu 0,00 A ÷ 23,0 kA
Jmenovité napětí / f 93 V ÷ 134 V, 185 V ÷ 266 V /  45 ÷ 65 Hz


Skutečná impedance sítě a zkratový proud, úbytek napětí ΔU%

Rozsah [Ω] 0,00 ÷ 9,99    10,0 ÷ 99,9    100 ÷ 999   1,00 k ÷ 9,99 k
Chyba měření ± (5% z MH + 5 D)* (Z < 100 Ω) / ± 10% z MH (Z ≥ 100 Ω)
Rozsah zkrat. proudu 0,00 A ÷ 199 kA
Úbytek napětí 0,0 ÷ 99,9 %
Jmenovité napětí 93 V ÷ 134 V, 185 V ÷ 266 V, 321 V ÷ 485 V /  45 ÷ 65 Hz


Zemní odpor (třívodičová metoda)

Rozsah [Ω] 0,00 ÷ 19,99     20,0 ÷ 199,9     200 ÷ 9999
Chyba měření ± (5% z MH + 5 D)*
Aut. test odporu sond ano


Zemní odpor (dva klešťové přístroje)

Rozsah [Ω] 0,00 ÷ 19,99     20,0 ÷ 30,0     30,1 ÷ 39,9
Chyba měření ± (10% z MH + 10 D)*     ± 20% z MH*     ± 30% z MH*


Rezistivita půdy

Rozsah [Ωm] 0,0 Ωm ÷ 9999 kΩm
Chyba měření ± 5% z MH* až  ± 20% z MH* dle měř. rozsahu


Sled fází

Zobrazený výsledek 1.2.3 nebo 2.1.3
Jmenovité napětí [V] 100 ÷ 550


Napětí a kmitočet

Rozsah, chyba měření 0 ÷ 550 V      ± (2% z MH + 2 D)*
Rozsah, chyba měření 0,00 ÷ 499,9 Hz      ± (0,2 % z MH + 1 D)*


Napětí - monitor napětí na svorkách

Rozsah, chyba měření 10 ÷ 550 V      ± (2% z MH + 2 D)*


AC TRMS proud a unikající proud pomocí proudových kleští A 1018

Rozsah [mA] 0,0 ÷ 99,9     100 ÷ 999     1,00 A ÷ 19,99 A
Chyba měření ± (5% z MH + 5 D)*   (I  < 100 mA)
± (3% z MH + 3 D)*   (I = 100 ÷ 999 mA)
± 3% z MH*   (I > 1 A)


AC/DC TRMS proud pomocí proudových kleští A 1391

Rozsah [A] 0,00 ÷ 19,99    20,0 ÷ 299,9
Chyba měření ± (3% z MH + 3 D)*   (I  < 2 A)
± 3%*   (I = 2 ÷ 39,9 A)
± (3% z MH + 5 D)*   (I > 40 A)


Výkon, účiník, celkové harmonické zkreslení, harmonické složky

Výkon (P, S, Q) 0,00 W (VA, VAr) ÷ 99,9 kW (kVA, kVAr)
Účiník -1,00 ÷ 1,00
Harmonické složky napětí 0,1 V ÷ 500 V
Celkové harmonické
zkreslení THD napětí		 0,1 % ÷ 99,9 %
Harmonické složky a
celkové harm. zkreslení
THD proudu		 0,00 A ÷ 199,9 A


Síť IT - unikající proud při stavu jedné závady ISFL

Rozsah [mA] 0,0 ÷ 19,9
Chyba měření ± (5% z MH + 3 D)*


Síť IT - zkouška hlídačů izolace IMD

Rozsah odporů [kΩ] 5 ÷ 640, rozlišení 5 kΩ, 128 kroků
Unikající proud za stavu
jedné závady při mezním
izolačním odporu [mA]		 0,0 ÷ 19,9


Osvětlení

Rozsah [lux] 0,01 ÷ 19,99     20,0 ÷ 199,9     200 ÷ 1999     2,00 k ÷ 19,99 k
Chyba měření (sonda B) ± (5% z MH + 2 D)*  (< 20 lux)
± 5% z MH*  (≥ 20 lux)
Chyba měření (sonda C) ± (10% z MH + 3 D)*  (< 20 lux)
± 10% z MH*  (≥ 20 lux)

* MH značí měřenou hodnotu, D značí digit

Všeobecně:

Napájení 6 x alkalická baterie nebo NiCd/NiMH akumulátor,
rozměr AA (IEC LR6)
Displej maticový LCD s možností podsvětlení
Optická i akustická indikace ano
Automatické srovnávání výsledků  měření
s nastavitelnými  mezemi		 ano (lze vypnout)
Aut. vypínání ano
Paměť až 1800 měření
Připojení k PC RS 232, USB, Bluetooth
Třída ochrany II (dvojitá izolace)
Přepěťová kategorie CAT III / 600 V, CAT IV / 300 V
Krytí IP 40
Rozměry 230 x 103 x 115 mm
Hmotnost (bez baterií) asi 1,35 kg

EUROTEST XE MI3102 BT

Ke stažení (825.58k)

technická specifikace - MI3102BT

Ke stažení (228.66k)

Srovnávací tabulka řady Eurotest

Ke stažení (863.66k)

Přehled testerů instalací

Ke stažení (522.5k)

Přehled Eurotestu

Ke stažení (630.08k)
S připojením na PC S připojením na PC

Můj účet

©2017 MERATEST s.r.o. | Realizace internetového obchodu: Roman Kotyra - WEB-ESHOP.CZ
