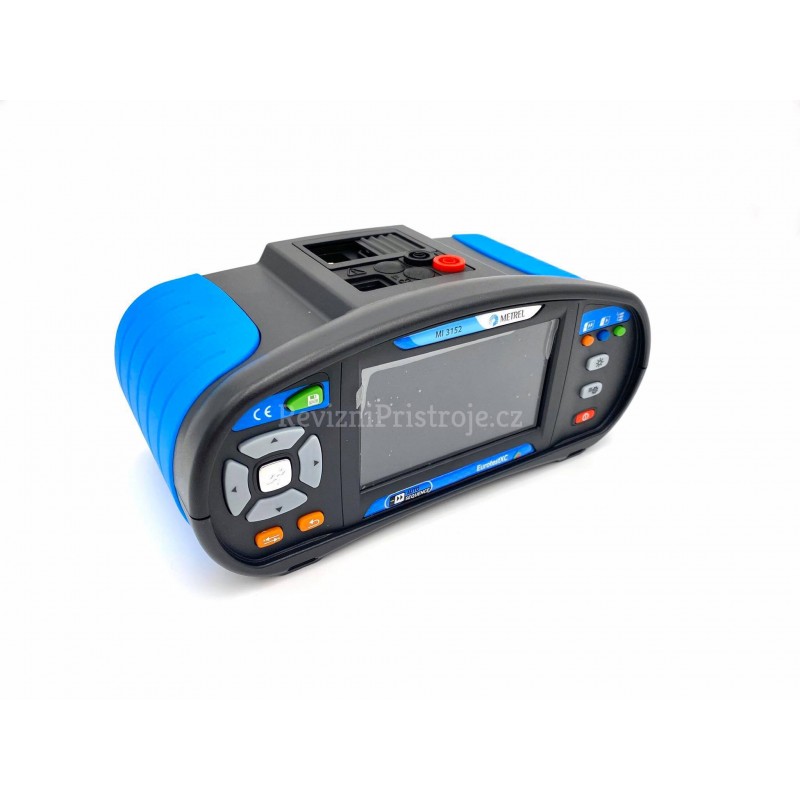

Metrel MI 3152 H 2,5kV Eurotest XC -...
MI3152H
Ceníková cena: 56 950,00 Kč bez DPH 68 909,50 Kč s DPH
Vaše cena: 53 319,00 Kč bez DPH
64 515,99 Kčs DPH
Skladem do 2 dnů
-4 Položka ks
Upozornění: poslední kus skladem!
Datum dostupnosti:
Funkce a vlastnosti přístroje:
Měření izolačních odporů
Izolační odpory mohou být měřeny napětím 50 / 100 / 250 / 500 / 1000 / 2500 V do hodnoty až 19,99 GΩ. Je možné nastavit mezní hodnotu izolačního odporu.
Diagnostika izolace
Měří a počítá polarizační index PI a dielektrický absorpční poměr DAR.
Tyto parametry informují o stupni znečištění a vlhkosti izolace (např. u oleje v transformátoru) a o kvalitě dielektrika.
Měření spojitosti
Zkratový proud při měření spojitosti je minimálně 200 mA. Měření probíhá s automatickým přepólováním zkušebního proudu. Je možné vykompenzovat odpor přívodních vodičů. Lze nastavit mezní hodnotu přechodového odporu.
Vodivé spojení - slouží k "propískávání" obvodů, hledání zkratů apod. EurotestXC v této funkci pracuje jako ohmmetr s měřicím proudem asi 7 mA.
Test proudových chráničů
Lze testovat proudové chrániče typu AC, A, F, PRCD, PRCD-2p, PRCD-3p, PRCD-S, PRCD-S+, PRCD-K, EV RCD, MI RCD standardní a selektivní s jmenovitým rozdílovým proudem 10 mA až 1000 mA. Test lze provádět jak manuálně, tak automaticky a každý test lze provést jak kladnou, tak zápornou půlvlnou. Při testu je prováděno srovnání naměřených vypínacích časů s hodnotami danými normou. Vypínací čas lze měřit těmito násobky IΔN: 1/2, 1, 2 a 5. Dále lze měřit vybavovací rozdílový proud IΔ postupně narůstajícím proudem a dotykové napětí bez vybavení chrániče.
Měření skutečné impedance poruchové smyčky/sítě a zkratového proudu, měření úbytku napětí ΔU%
Přístroj měří skutečnou impedanci poruchové smyčky a sítě (včetně impedance mezi dvěma fázemi!). Přístroj umožňuje měřit v obvodu s proudovým chráničem bez vybavení.
EurotestXC má v paměti uloženou rozsáhlou tabulku pojistek, která v kombinaci s nastavitelným koeficientem pro výpočet zkratového proudu umožňuje okamžité vyhodnocení změřené impedance, resp. zkratového proudu s ohledem na jištění obvodu.
Měření zemních odporů a rezistivity půdy
Přístroj umožňuje měřit třívodičovou metodou nebo dvěma klešťovými přístroji bez rozpojování měřeného obvodu a bez zatloukání sond! Dále lze měřit rezistivitu půdy.
Proud, unikající proud
Měří se klešťovým přístrojem; je zobrazována skutečná efektivní hodnota TRMS.
Měření průrazného napětí varistorů (přepěťových ochran)
Lze měřit průrazné napětí různých přepěťových ochran v rozsahu 50 ÷ 2500 V.
Výkon, účiník, celkové harmonické zkreslení, harmonické složky
P, S, Q, PF, THDu, THDi, h0 ÷ h11
Měření osvětlení
Osvětlení lze měřit pomocí externí sondy.
Lokátor
Slouží k vyhledávání vodičů, pojistek, k určování proudových okruhů apod. Jako vysílač slouží EurotestXC, jako přijímač bezdotyková sonda R10K (Lokátor).
Sled fází
Přístroj indikuje sled fází a dále chybové stavy (např. nepřítomnost některého fázového napětí).
Test přítomnosti napětí na ochranném vodiči
Přístroj automaticky testuje, zda není na PE přítomno nebezpečné napětí.
Monitor napětí na svorkách
Průběžně zobrazuje napětí mezi jednotlivými svorkami a informuje o tom, které svorky jsou pro dané měření použité.
Zobrazí na displeji možnosti připojení přístroje k měřenému objektu a další pomocné informace.
Ukládání výsledků do paměti a přenos do PC
Do paměti EurotestuXC lze ukládat výsledky měření a později je vyvolat na displeji nebo přenést do PC pomocí dodávaného software Metrel ES Manager v základní verzi, který je v češtině!
Další vlastnosti
- AUTO SEQUENCE® - automaticky provádí výrobcem předdefinované měřicí postupy
- Automatické testy AUTO TT, AUTO TN rcd, AUTO TN
- EurotestXC má české menu.
- Port RS 232 i USB pro připojení k PC; data lze přenášet i pomocí vestavěného Bluetooth modulu.
- PC software EuroLink Pro v české verzi je součástí dodávky.
- Součástí dodávky je i kalibrační list od výrobce, rovněž v češtině.
- K napájení lze použít akumulátory a nabíjet je přímo v přístroji. Akumulátory i nabíječka jsou součástí dodávky.
- Aplikace EuroLink Android (volitelné příslušenství).
- Velmi malé rozměry a hmotnost.
- Rozsáhlé příslušenství je součástí dodávky.
- Testování dobíjecích stanic pro elektromobily pomocí EVSE adapteru A1532
Použití:
Použité normy:
Rozsah dodávky:
Izolační odpor
Rozsah |
0 ÷ 199,9 MΩ (Un ≤ 250 V) |
Rozlišení [MΩ] | 0,01 0,1 1 10 |
Chyba měření | ± 5% z MH* až 20% z MH*... (dle měř. rozsahu a Un) |
Un | 50 / 100 / 250 / 500 / 1000 / 2500 V |
In | 1 mA |
Diagnostika izolace DAR, PI
Rozsah |
0,01 ÷ 9,99 10,0 ÷ 100,0 |
Rozlišení [MΩ] | 0,01 0,1 |
Chyba měření | ± 5% z MH* |
Měření průrazného napětí varistorů (přepěťových ochran)
Rozsah | 0 ÷ 2500 V |
Chyba měření | ± (3% z MH + 3 D)* |
Měřicí metoda | narůstajícím ss napětím se strmostí 500 V/s |
Spojitost proudem 200 mA
Rozsah [Ω] | 0,00 ÷ 19,99 20,0 ÷ 199,9 200 ÷ 1999 |
Chyba měření | ± (3% z MH + 3 D)*... (R ≤ 19,99 Ω) ± 5% z MH*... (R > 19,99 Ω) |
Un, Ik | Un = 6,5 ÷ 18 V, Ik ≥ 200 mA (pro R ≤ 2 Ω) |
Spojitost malým proudem
Rozsah [Ω] | 0,0 ÷ 19,9 20 ÷ 1999 |
Chyba měření | ± (5% z MH + 3 D)* |
Un, Ik | Un = 6,5 ÷ 18 V, Ik ≤ 8,5 mA |
Proudové chrániče - obecné údaje
Jmenovitý proud [mA] | 10; 15; 30; 100; 300; 500; 1000 (fáze 0° nebo 180°) |
Typ proud. chrániče | AC, A, F, PRCD, PRCD-2p, PRCD-3p, PRCD-S, PRCD-S+, PRCD-K, EV RCD, MI RCD, standardní nebo selektivní |
Proudové chrániče - dotykové napětí bez vybavení chrániče
Rozsah [V] | 0,0 ÷ 19,9 20,0 ÷ 99,9 |
Chyba měření | (- 0 / +15 %) z MH ± 10 D* |
Měřicí proud | < 0,5 IΔN |
Proudové chrániče - vypínací čas
Rozsah [ms] | 0 ÷ max. čas (závisí na typu chrániče a násobku IΔN) |
Chyba měření | ± 1 ms pro t ≤ 40 ms, ± 3 ms pro t > 40 ms |
Proudové chrániče - vybavovací proud IΔ, vypínací čas při vybavovacím proudu tΔ a dotykové napětí při vybavovacím proudu Ud
Rozsah IΔ | 0,2 ÷ 1,1 / 1,5 / 2,2 IΔN (závisí na typu chrániče a IΔN) |
Rozsah tΔ [ms] při IΔ | 0 ÷ 300 |
Rozsah Ud [V] při IΔ | 0,0 ÷ 19,9 20 ÷ 99,9 |
Skutečná impedance poruchové smyčky a zkratový proud
Rozsah [Ω] | 0,00 ÷ 9,99 10,0 ÷ 99,9 100 ÷ 999 1,00 k ÷ 9,99 k |
Chyba měření | ± (5% z MH + 5 D)* (Z < 100 Ω) / ± 10% z MH (Z ≥ 100 Ω) |
Rozsah zkrat. proudu | 0,00 A ÷ 23,0 kA |
Jmenovité napětí / f | 93 V ÷ 134 V, 185 V ÷ 266 V / 45 ÷ 65 Hz |
Skutečná impedance poruchové smyčky a zkratový proud bez vybavení proudového chrániče
Rozsah [Ω] | 0,00 ÷ 9,99 10,0 ÷ 99,9 100 ÷ 999 1,00 k ÷ 9,99 k |
Chyba měření | ± (5% z MH + 5 D)* (Z < 100 Ω) / ± 10% z MH (Z ≥ 100 Ω) |
Rozsah zkrat. proudu | 0,00 A ÷ 23,0 kA |
Jmenovité napětí / f | 93 V ÷ 134 V, 185 V ÷ 266 V / 45 ÷ 65 Hz |
Skutečná impedance sítě a zkratový proud, úbytek napětí ΔU%
Rozsah [Ω] | 0,00 ÷ 9,99 10,0 ÷ 99,9 100 ÷ 999 1,00 k ÷ 9,99 k |
Chyba měření | ± (5% z MH + 5 D)* (Z < 100 Ω) / ± 10% z MH (Z ≥ 100 Ω) |
Rozsah zkrat. proudu | 0,00 A ÷ 199 kA |
Úbytek napětí | 0,0 ÷ 99,9 % |
Jmenovité napětí | 93 V ÷ 134 V, 185 V ÷ 266 V, 321 V ÷ 485 V / 45 ÷ 65 Hz |
Zemní odpor (třívodičová metoda)
Rozsah [Ω] | 0,00 ÷ 19,99 20,0 ÷ 199,9 200 ÷ 9999 |
Chyba měření | ± (5% z MH + 5 D)* |
Aut. test odporu sond | ano |
Zemní odpor (dva klešťové přístroje)
Rozsah [Ω] | 0,00 ÷ 19,99 20,0 ÷ 30,0 30,1 ÷ 39,9 |
Chyba měření | ± (10% z MH + 10 D)* ± 20% z MH* ± 30% z MH* |
Rezistivita půdy
Rozsah [Ωm] | 0,0 Ωm ÷ 9999 kΩm |
Chyba měření | ± 5% z MH* až ± 20% z MH* dle měř. rozsahu |
Sled fází
Zobrazený výsledek | 1.2.3 nebo 3.2.1 |
Jmenovité napětí [V] | 100 ÷ 550 |
Napětí a kmitočet
Rozsah, chyba měření | 0 ÷ 550 V ± (2% z MH + 2 D)* |
Rozsah, chyba měření | 0,00 ÷ 499,9 Hz ± (0,2 % z MH + 1 D)* |
Napětí - monitor napětí na svorkách
Rozsah, chyba měření | 10 ÷ 550 V ± (2% z MH + 2 D)* |
AC TRMS proud a unikající proud pomocí proudových kleští A 1018
Rozsah [mA] | 0,0 ÷ 99,9 100 ÷ 999 1,00 A ÷ 19,99 A |
Chyba měření | ± (5% z MH + 5 D)* (I < 100 mA) ± (3% z MH + 3 D)* (I = 100 ÷ 999 mA) ± 3% z MH* (I > 1 A) |
AC/DC TRMS proud pomocí proudových kleští A 1391
Rozsah [A] | 0,00 ÷ 19,99 20,0 ÷ 299,9 |
Chyba měření | ± (3% z MH + 3 D)* (I < 2 A) ± 3%* (I = 2 ÷ 39,9 A) ± (3% z MH + 5 D)* (I > 40 A) |
Výkon, účiník, celkové harmonické zkreslení, harmonické složky
Výkon (P, S, Q) | 0,00 W (VA, VAr) ÷ 99,9 kW (kVA, kVAr) |
Účiník | -1,00 ÷ 1,00 |
Harmonické složky napětí | 0,1 V ÷ 500 V |
Celkové harmonické zkreslení THD napětí |
0,1 % ÷ 99,9 % |
Harmonické složky a celkové harm. zkreslení THD proudu |
0,00 A ÷ 199,9 A |
Osvětlení
Rozsah [lux] | 0,01 ÷ 19,99 20,0 ÷ 199,9 200 ÷ 1999 2,00 k ÷ 19,99 k |
Chyba měření (sonda B) | ± (5% z MH + 2 D)* (< 20 lux) ± 5% z MH* (≥ 20 lux) |
Chyba měření (sonda C) | ± (10% z MH + 3 D)* (< 20 lux) ± 10% z MH* (≥ 20 lux) |
* MH značí měřenou hodnotu, D značí digit
Lokátor - hledání vodičů, sledování proudových okruhů apod.
Princip | Přístroj vysílá do instalace signál, přijímač R10K (Lokátor) jej vyhledává. Pracuje v instalaci pod napětím. |
Všeobecně:
Napájení | 6 x alkalická baterie nebo NiCd/NiMH akumulátor, rozměr AA (IEC LR6) |
Displej | dotykový TFT 480 x 272 px |
Optická i akustická indikace | ano |
Automatické srovnávání výsledků měření s nastavitelnými mezemi |
ano (lze vypnout) |
Aut. vypínání | ano |
Interní paměť | 8 GB |
Připojení k PC | RS 232, USB, Bluetooth |
Třída ochrany | II (dvojitá izolace) |
Přepěťová kategorie | CAT III / 600 V, CAT IV / 300 V |
Krytí | IP 40 |
Rozměry | 230 x 103 x 115 mm |
Hmotnost (bez baterií) | asi 1,35 kg |
