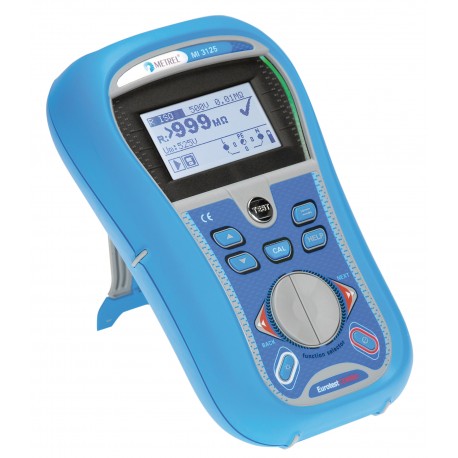

Eurotest Combo MI 3125 - sdružený revízní přístroj

Metrel EUROTEST COMBO MI3125

        Největší výběr přístrojů Metrel a také možnost jejich srovnání ZDE

Funkce a vlastnosti přístroje:

Měření spojitosti
Zkratový proud > 200 mA. Měření probíhá s automatickým přepólováním zkušebního proudu. Je možné vykompenzovat odpor měřicích  vodičů.

Měření izolačních odporů
Izolační odpory mohou být měřeny napětím 50 / 100 / 250 / 500 / 1000 V do hodnoty až 1000 MΩ.

Měření proudových chráničů
Lze měřit proudové chrániče typu AC, A, F standardní a selektivní s jmenovitým rozdílovým proudem 10 mA až 1000 mA. Test lze provádět jak manuálně, tak automaticky a každý test lze provést jak kladnou, tak zápornou půlvlnou. Při testu je prováděno srovnání naměřených vypínacích časů s hodnotami danými normou. Vypínací čas lze měřit těmito násobky IΔN: 1/2, 1, 2 a 5. Dále lze měřit vybavovací rozdílový proud IΔ postupně narůstajícím proudem. Samozřejmostí je měření dotykového napětí a zemního odporu / odporu smyčky bez vybavení proudového chrániče.

Měření skutečné impedance poruchové smyčky/sítě a zkratového proudu, měření úbytku napětí ΔU%
Přístroj měří skutečnou impedanci poruchové smyčky a sítě (včetně impedance mezi dvěma fázemi!), současně zobrazí i zkratový proud. Přístroj umožňuje měřit v obvodu s proudovým chráničem bez jeho vybavení.
EurotestCOMBO má v paměti uloženou rozsáhlou tabulku pojistek, která v kombinaci s nastavitelným koeficientem pro výpočet zkratového proudu umožňuje okamžité vyhodnocení změřené impedance, resp. zkratového proudu s ohledem na jištění obvodu.

Sled fází, napětí, kmitočet
Přístroj indikuje sled fází, měří skutečnou efektivní hodnotu napětí a kmitočet.

Test přítomnosti napětí na ochranném vodiči
Při provádění některých měření, která potřebují přítomnost síťového napětí, přístroj automaticky testuje, zda není na PE přítomno nebezpečné napětí.

Online monitor napětí a svorek
Průběžně zobrazuje napětí mezi jednotlivými svorkami a informuje o tom, které svorky jsou pro dané měření použité.

Další vlastnosti:
- Nastavitelné mezní hodnoty umožňují automatické vyhodnocování výsledků měření.
- Grafický displej rozlišením 128x64 bodů.
- Grafická funkce HELP zobrazí na displeji možnosti připojení přístroje k měřenému objektu, příp.další informace.
- PC software EuroLink Pro v české verzi je součástí dodávky. Verze Pro Plus umožňuje proti verzi Pro navíc vytvořit revizní zprávu.
- EurotestCOMBO má české menu.
- Součástí dodávky je i kalibrační list od výrobce, rovněž v češtině.
- K napájení lze použít akumulátory a nabíjet je přímo v přístroji. Akumulátory i nabíječka jsou součástí dodávky.
- Velmi malé rozměry a hmotnost jen 1,2 kg včetně napájecích článků.

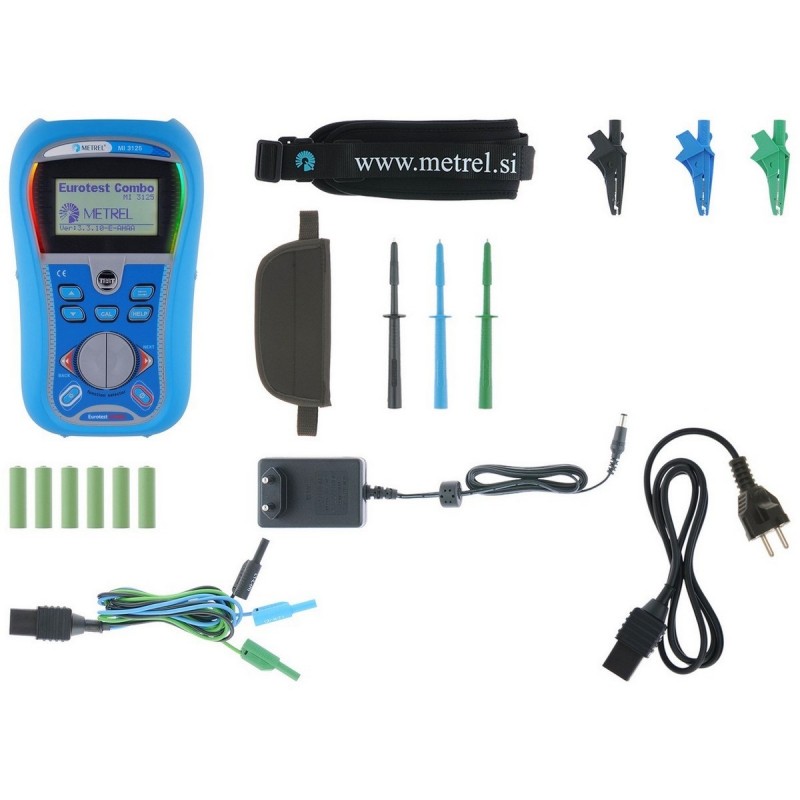

- Rozsáhlé příslušenství je součástí dodávky.

Technické parametry:
Izolační odpor

Spojitost proudem ±200 mA

Proudové chrániče - obecné údaje

Proudové chrániče - dotykové napětí bez vybavení chrániče

Proudové chrániče - vypínací čas

Proudové chrániče standardní - vybavovací proud IΔ, vypínací čas při vybavovacím proudu tΔ a dotykové napětí při vybavovacím proudu Ud

Skutečná impedance poruchové smyčky a zkratový proud

Měřicí proud 6,5 A / 10 ms (při 230 V)

Skutečná impedance poruchové smyčky a zkratový proud - měření bez vybavení proudového chrániče

Skutečná impedance sítě a zkratový proud

Měřicí proud 6,5 A / 10 ms (při 230 V)

Sled fází

Napětí a kmitočet

* MH značí měřenou hodnotu, D značí digit

Všeobecně:
