Metrel Eurotest XE 2,5kV - MI 3102 H BT - tester elektrických instalací Zobrazit větší

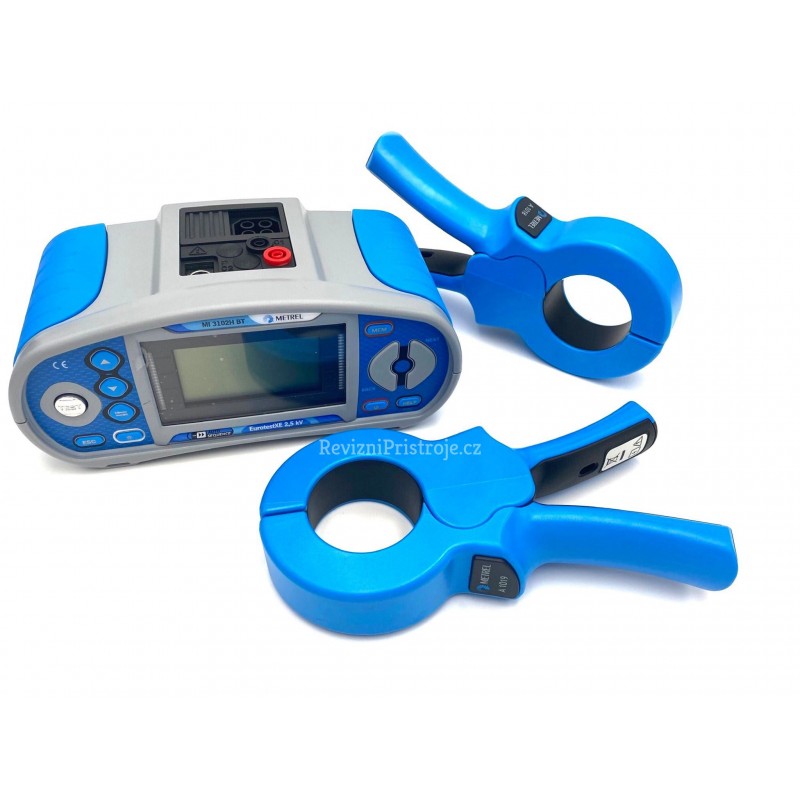

Eurotest XE 2,5kV - MI 3102 H BT + A1018 + A1019 ! AKČNÍ SET !

METREL

Vaše cena: 52 098,00 Kč bez DPH

63 038,58 Kčs DPH

-3 511,42 Kč

66 550,00 Kč s DPH

Skladem 2 sety

Metrel Eurotest XE 2,5kV - MI 3102 H BT + A1018 + A1019

+ doprava zdarma + kalibrace

Multifunkční přístroj pro kontrolu a revizi elektrických instalací.

Měří: přechodový odpor, izolační odpor (2,5 kV), PI, DAR, proudové chrániče,
impedanci smyčky, sled fází, zemní odpor, výkon, harmonické, osvětlení, USB, Bluetooth

Více informací

Metrel Eurotest XE 2,5kV - MI 3102 H BT + A1018 + A1019 - Tester elektrických instalací

MI 3102H BT je multifunkčí měřicí přístroj, který kromě všech funkcí nutnýchpro provedení revizí elektroinstalací v souladu s normou IEC/EN 61557 umožňuje navíc provádětměření izolačního odporu napětím až 2,5 kV (měřicí rozsah je až 20 GΩ) a také provádětdiagnostický test stavu izolace výpočtem parametrů PI a DAR. Přístroj dále na svých svorkáchprůběžně monitoruje napětí, umožňuje zjistit sled fází, měří zemní odpor (pomocí sond i pomocídvou klešťových přístrojů), osvětlení a skutečnou efektivní hodnotu proudu pomocí kleští.EurotestXE 2,5 kV obsahuje rozsáhlou databázi charakteristik pojistek, která umožňuje snadnévyhodnocení výsledků měření impedance. Všechny výsledky měření lze jednoduše a rychle uložitdo paměti přístroje a poté přenést do PC a dále zpracovat pomocí programu EuroLink PRO,který je v rozsahu dodávky přístroje.

Hlavní vlastnosti:

  • předdefinované mini Auto postupnosti pro sítě TT, TN, IT
  • měření výkonu a analýza harmonických
  • zabudovaná funkce HELP
  • zabudovaná databáze jistících prvků (NV, gG, B, C, K,D)
  • monitoring tří napětí v reálném čase
  • zabudovaný nabíješ vložených baterií
  • automatizovaný test proudových chráničů
  • bluetooth komunikace s počítačí, tablety Android a Smart telefony
  • PC SW Eurolink PRO s vytvořením zprávy z měření
  • Eurolink Android APP

Metrel logo        Největší výběr přístrojů Metrel a také možnost jejich srovnání ZDE

Použití:

  • měření spojitosti a vodivého spojení
  • izolační odpory napětím 50 - 2500 V, měření parametrů izolace PI a DAR
  • rozsáhlé možnosti měření parametrů proudových chráničů: typy AC, A, F, PRCD-K, PRCD-S
  • skutečná impedance poruchové smyčky a zkratový proud
  • skutečná impedance sítě a zkratový proud; úbytek napětí
  • skutečná impedance poruchové smyčky a zkratový proud bez vybavení proudového chrániče
  • v paměti uložená rozsáhlá tabulku pojistek umožňuje okamžité vyhodnocení změřené impedance s ohledem na jištění obvodu
  • zemní odpory pomocí sond nebo dvěma klešťovými přístroji bez sond a rozpojování vodičů; rezistivita půda
  • proud a unikající proud pomocí kleští
  • výkon (P, S, Q, PF, THDU), harmonické složky
  • osvětlení
  • síťové napětí a kmitočet, sled fází
  • test přítomnosti napětí na ochranném vodiči
  • AUTO SEKVENCE - automatické postupy měření
  • možnost ukládání výsledků měření do paměti, komunikace s PC pomocí RS 232 USB
  • vestavěný Bluetooth modul umožňuje bezdrátovou komunikaci s PC a zařízeními Android
  • k napájení lze použít akumulátory a nabíjet je přímo v přístroji; akumulátory i nabíječka jsou součástí dodávky

 Rozsah dodávky

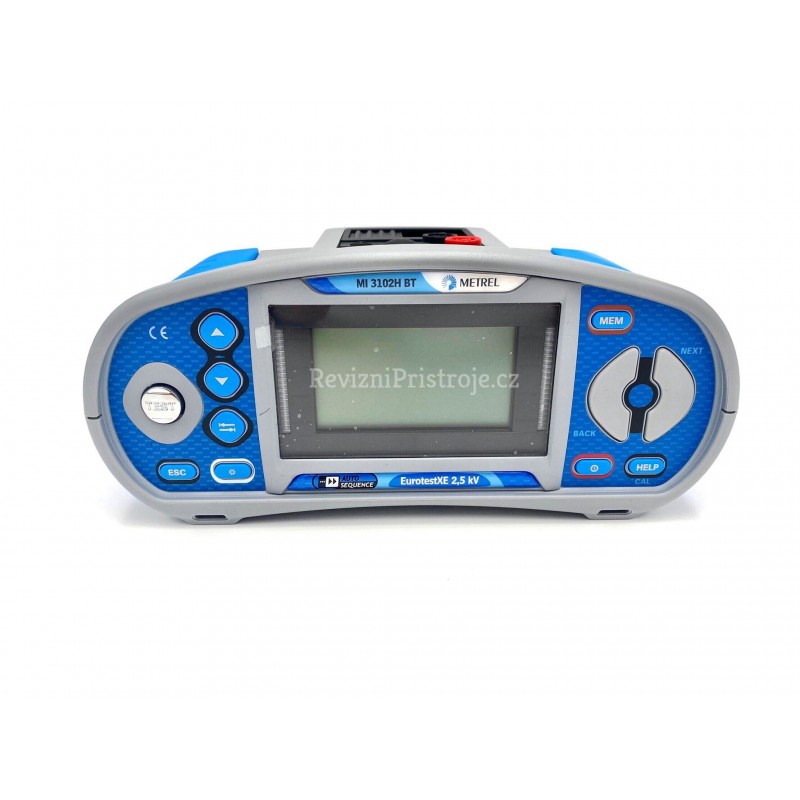

  • Přístroj EurotestXE 2,5 kV

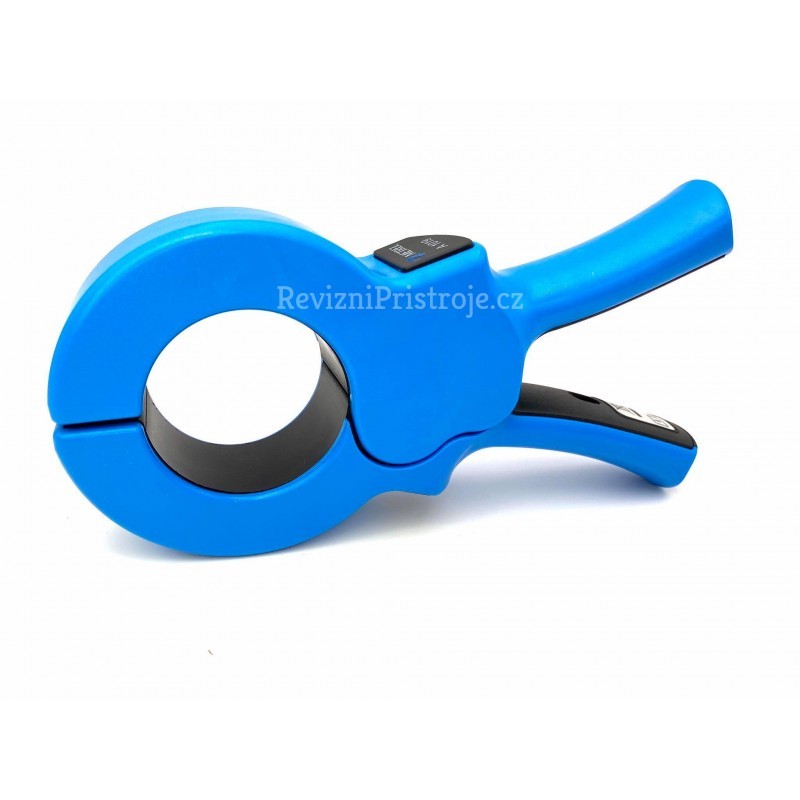

  • Metrel A1018
  • Metrel A1019
  • Plug Commander, 1.5 m
  • 2.5 kV měřicí kabel, 2 x 1.5 m
  • Měřicí kabel, 3 x 1.5 m
  • Sada S2026 pro měření zemních odporů (měřicí vodič 4 m,měřicí vodič 20 m, 2 ks, kovový kolík, 2 ks, brašna)
  • Síťový adaptér + 6 ks NiMH akumulátorů,typ AA
  • PC Software EuroLink PRO
  • Měřicí hrot, 3 ks
  • Krokosvorka, 3 ks
  • Kabel RS232 - PS/2
  • Kabel USB
  • Řemen
  • Brašna
  • Tištěná stručná uživatelská příručka v češtině
  • Návod k používání přístroje v češtině na CD
  • Kalibrační list

Všeobecně:

Napájení 6 x alkalická baterie nebo NiCd/NiMH akumulátor,
rozměr AA (IEC LR6)
Displej maticový LCD s možností podsvětlení
Optická i akustická indikace ano
Automatické srovnávání výsledků měření
s nastavitelnými  mezemi
ano (lze vypnout)
Aut. vypínání ano
Paměť až 1800 měření
Připojení k PC RS 232, USB, Bluetooth
Třída ochrany II (dvojitá izolace)
Přepěťová kategorie CAT III / 600 V, CAT IV / 300 V
Krytí IP 40
Rozměry 230 x 103 x 115 mm
Hmotnost (bez baterií) asi 1,35 kg

Technické parametry:

Izolační odpor

Rozsah 0 ÷ 199,9 MΩ (Un ≤ 250 V)
0 ÷ 999,9 MΩ (Un = 500 V, 1000 V)
0 ÷ 19,99 GΩ (Un = 2500 V)
Rozlišení [MΩ] 0,01   0,1   1   10
Chyba měření ± (5% z MH + 3 D)*... (R < 19,99 MΩ)
± 5% z MH* až 20% z MH*... (dle měř. rozsahu a Un)
Un 50 / 100 / 250 / 500 / 1000 / 2500 V
In 1 mA


Diagnostické testy PI a DAR

Rozsah 0,01 ÷ 9,99     10,0 ÷ 100,0
Chyba měření ± (5% z MH + 2 D)*... (PI, DAR ≤ 9,99)
± 5% z MH*... (PI, DAR ≥ 10,0)
Un 500 / 1000 / 2500 V


Spojitost proudem 200 mA

Rozsah [Ω] 0,00 ÷ 19,99    20,0 ÷ 99,9    100 ÷ 1999
Chyba měření ± (3% z MH + 3 D)*... (R ≤ 19,99 Ω)
± 5% z MH*... (R > 19,99 Ω)
Un, Ik Un = 6,5 ÷ 9 V, Ik ≥ 200 mA (pro R ≤ 2 Ω)


Spojitost malým proudem

Rozsah [Ω] 0,0 ÷ 99,9    100 ÷ 1999
Chyba měření ± (5% z MH + 3 D)*
Un, Ik Un = 6,5 ÷ 9 V, Ik ≤ 8,5 mA


Proudové chrániče - obecné údaje

Jmenovitý proud [mA] 10; 30; 100; 300; 500; 1000 (fáze 0° nebo 180°)
Typ proud. chrániče AC, A, F, PRCD, PRCD-K, PRCD-S, standardní nebo selektivní


Proudové chrániče - dotykové napětí bez vybavení chrániče

Rozsah [V] 0,0 ÷ 19,9                     20,0 ÷ 99,9
Chyba měření (- 0 / +15 %) z MH + 10 D*      (- 0 / +15 %) z MH*
Měřicí proud < 0,5 IΔN


Proudové chrániče - vypínací čas

Rozsah [ms] 0 ÷ max. čas (závisí na typu chrániče a násobku IΔN)
Chyba měření ± 1 ms pro t ≤ 40 ms, ± 3 ms pro t > 40 ms


Proudové chrániče - vybavovací proud IΔ, vypínací čas při vybavovacím proudu tΔ a dotykové napětí při vybavovacím proudu Ud

Rozsah IΔ 0,2 ÷ 1,1 / 1,5 / 2,2  IΔN (závisí na typu chrániče a IΔN)
Rozsah tΔ [ms] při IΔ 0 ÷ 300
Rozsah Ud [V] při IΔ 0,0 ÷ 99,9


Skutečná impedance poruchové smyčky a zkratový proud

Rozsah [Ω] 0,00 ÷ 9,99    10,0 ÷ 99,9    100 ÷ 999   1,00 k ÷ 9,99 k
Chyba měření ± (5% z MH + 5 D)* (Z < 100 Ω) / ± 10% z MH (Z ≥ 100 Ω)
Rozsah zkrat. proudu 0,00 A ÷ 23,0 kA
Jmenovité napětí / f 93 V ÷ 134 V, 185 V ÷ 266 V /  45 ÷ 65 Hz


Skutečná impedance poruchové smyčky a zkratový proud bez vybavení proudového chrániče

Rozsah [Ω] 0,00 ÷ 9,99    10,0 ÷ 99,9    100 ÷ 999   1,00 k ÷ 9,99 k
Chyba měření ± (5% z MH + 10 D)* (Z < 100 Ω) / ± 10% z MH (Z ≥ 100 Ω)
Rozsah zkrat. proudu 0,00 A ÷ 23,0 kA
Jmenovité napětí / f 93 V ÷ 134 V, 185 V ÷ 266 V /  45 ÷ 65 Hz


Skutečná impedance sítě a zkratový proud, úbytek napětí ΔU%

Rozsah [Ω] 0,00 ÷ 9,99    10,0 ÷ 99,9    100 ÷ 999   1,00 k ÷ 9,99 k
Chyba měření ± (5% z MH + 5 D)* (Z < 100 Ω) / ± 10% z MH (Z ≥ 100 Ω)
Rozsah zkrat. proudu 0,00 A ÷ 199 kA
Úbytek napětí 0,0 ÷ 99,9 %
Jmenovité napětí 93 V ÷ 134 V, 185 V ÷ 266 V, 321 V ÷ 485 V /  45 ÷ 65 Hz


Zemní odpor (třívodičová metoda)

Rozsah [Ω] 0,00 ÷ 19,99     20,0 ÷ 199,9     200 ÷ 9999
Chyba měření ± (5% z MH + 5 D)*
Aut. test odporu sond ano


Zemní odpor (dva klešťové přístroje)

Rozsah [Ω] 0,00 ÷ 19,99     20,0 ÷ 30,0     30,1 ÷ 39,9
Chyba měření ± (10% z MH + 10 D)*     ± 20% z MH*     ± 30% z MH*


Rezistivita půdy

Rozsah [Ωm] 0,0 Ωm ÷ 99,9 kΩm
Chyba měření ± 5% z MH* až  ± 20% z MH* dle měř. rozsahu


Sled fází

Zobrazený výsledek 1.2.3 nebo 2.1.3
Jmenovité napětí [V] 100 ÷ 550


Napětí a kmitočet

Rozsah, chyba měření 0 ÷ 550 V      ± (2% z MH + 2 D)*
Rozsah, chyba měření 0,00 ÷ 499,9 Hz      ± (0,2 % z MH + 1 D)*


Napětí - monitor napětí na svorkách

Rozsah, chyba měření 10 ÷ 550 V      ± (2% z MH + 2 D)*


AC TRMS proud a unikající proud pomocí proudových kleští A 1018

Rozsah [mA] 0,0 ÷ 99,9     100 ÷ 999     1,00 A ÷ 19,99 A
Chyba měření ± (5% z MH + 5 D)*   (I  < 100 mA)
± (3% z MH + 3 D)*   (I = 100 ÷ 999 mA)
± 3% z MH*   (I > 1 A)


AC/DC TRMS proud pomocí proudových kleští A 1391

Rozsah [A] 0,00 ÷ 19,99    20,0 ÷ 299,9
Chyba měření ± (3% z MH + 3 D)*   (I  < 2 A)
± 3%*   (I = 2 ÷ 39,9 A)
± (3% z MH + 5 D)*   (I > 40 A)


Výkon, účiník, celkové harmonické zkreslení, harmonické složky

Výkon (P, S, Q) 0,00 W (VA, VAr) ÷ 99,9 kW (kVA, kVAr)
Účiník -1,00 ÷ 1,00
Harmonické složky napětí 0,1 V ÷ 500 V
Celkové harmonické
zkreslení THD napětí
0,1 % ÷ 99,9 %
Harmonické složky a
celkové harm. zkreslení
THD proudu
0,00 A ÷ 199,9 A


Osvětlení

Rozsah [lux] 0,01 ÷ 19,99     20,0 ÷ 199,9     200 ÷ 1999     2,00 k ÷ 19,99 k
Chyba měření (sonda B) ± (5% z MH + 2 D)*  (< 20 lux)
± 5% z MH*  (≥ 20 lux)
Chyba měření (sonda C) ± (10% z MH + 3 D)*  (< 20 lux)
± 10% z MH*  (≥ 20 lux)

* MH značí měřenou hodnotu, D značí digit
