REVEX plus - tester el. spotřebičů a el. nářadí

ILLKO

Vaše cena: 10 726,00 Kč bez DPH

12 871,20 Kčs DPH

Skladem

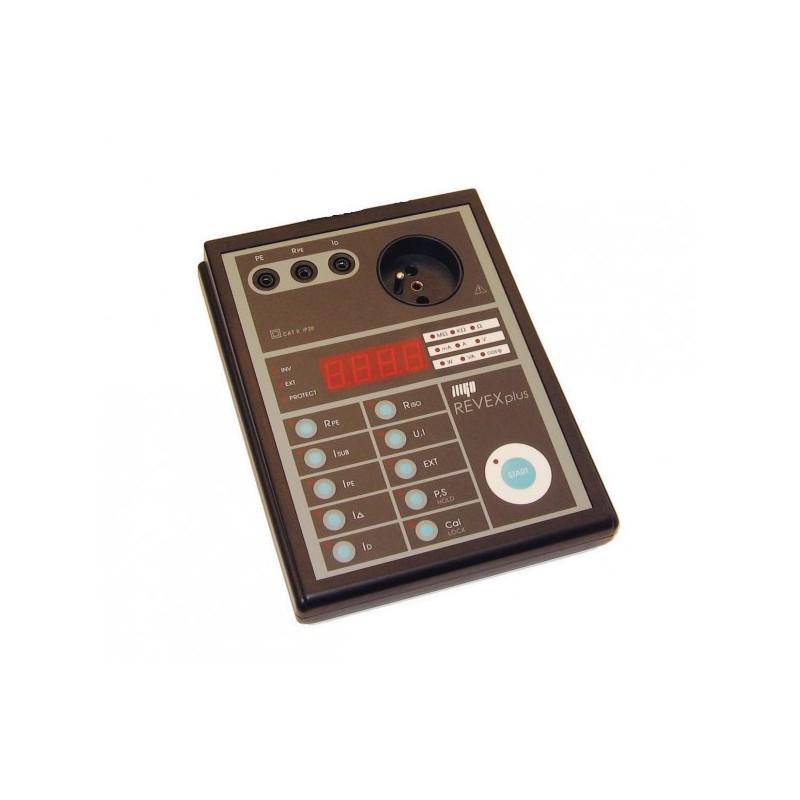

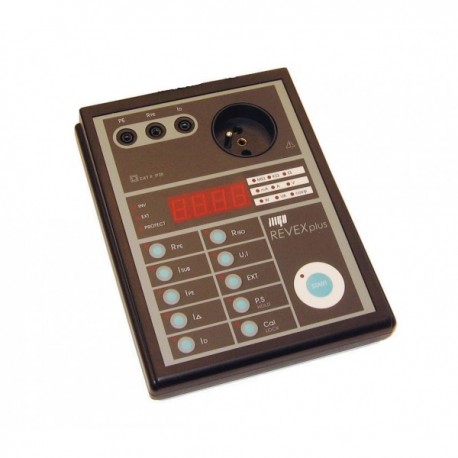

Illko REVEXplus

REVEX plus je určen pro kontrolu a revizi elektrických spotřebičů, které musí splňovat požadavky ČSN 33 1600 ed. 2.

Měří: přechodový odpor (200mA), izolační odpor, unikající proudy (metoda přímá, nepřímá, rozdílová)

Více informací

Illko REVEX plus - kontrola a revize instalací

REVEX plus je profesionální tester přenosných přístrojů s mnoha funkčními prvky zabalenými do velmi kompaktního pouzdra. REVEX plus mimořádně široký rozsah použití díky množství volitelného příslušenství, které umožňuje otestovat prakticky jakýkoli přenosný nebo pevně připojen jednofázový nebo třífázový spotřebič, který splňuje požadavky ČSN 33 1600 ed. 2

Tester WELDtest umožňuje ve spolupráci s přístrojom Revex plus provádět testováni a revizi zařízení pro obloukové svařováni, které splňují požadavky podle normy ČSN EN 60974-4 ed. 2.

Použití:
- měření izolačních odporů napětím 500 V
- měření přechodových odporů proudem > 200 mA, rozlišovací schopnost 0,001 Ω
- unikajících proudy lze měřit metodami: náhradní, ochranným vodičem, rozdílovou
;rozlišovací schopnost 0,001 mA
- proud ochranným vodičem měří včetně jeho stejnosměrné složky
- měření dotykových proudů, rozlišovací schopnost 0,001 mA
- měření unikajících proudů pomocí klešťového přístroje - vhodné pro pevně připojené i trojfázové spotřebiče
- měří rozdílový proud a proud ochranným vodičem u trojfázových spotřebičů s pohyblivým přívodem pomocí trojfázového adaptéru
- měří činný a zdánlivý příkon / proud odebíraný spotřebičem / účiník
- měří činný a zdánlivý příkon / proud / účiník pomocí klešťového transformátoru
- měří síťové napětí
- střídavé veličiny jsou měřeny metodou TRMS (skutečná efektivní hodnota)
- řada kontrolních a bezpečnostních funkcí: automatická kontrola připojení PE a přítomnosti napětí na PE, aut. kontrola vysokého unikajícího proudu

Přehled měřených veličin:

  • přechodové odpory – proud 200 mA, rozlišovací schopnost 0,001 W,
  • izolační odpor – měřicí napětí 500 V, měřicí rozsah do 100 MW,
  • izolační odpornáhradní unikající proud – do 20 mA, rozlišovací schopnost 0,001 mA,
  • proud procházející ochranným vodičem – do 10 mA, rozlišovací schopnost 0,001 mA (je měřena i stejnosměrná a pulsní usměrněná složka unikajícího proudu),
  • rozdílový proud – do 10 mA, rozlišovací schopnost 0,001 mA,
  • unikající proud klešťovým transformátorem nebo třífázovým adaptérem – do 10 mA,
  • spotřeba – do 3 500 V·A,
  • proud procházející spotřebičem – do 16 A,
  • napětí – 207 až 253 V,
  • proud měřený klešťovým transformátorem – do 100 A.

Samozřejmostí je měření skutečné efektivní hodnoty TRMS střídavých veličin; to je i požadavek novelizace normy ČSN 33 1610. Vestavěno je několik kontrolních a bezpečnostních funkcí – trvalá kontrola připojení ochranného vodiče, kontrola přítomnosti nebezpečného napětí na ochranném vodiči, kontrola nepřítomnosti vnějšího napětí při měření přechodových odporů.

Další vlastnosti:

  • kontroly a zkoušky zařízení obloukového svařování ve spojení s adaptérem WELDtest.
  • měření ve zdravotnictví ve spojení s doplňkem RM 2050.


Co je to unikající proud?

  • Unikající proud teče mezi vzájemně izolovanými částmi spotřebiče (například mezi síťovou a přístupnou částí).
  • Velikost unikajícího proudu ovlivňuje především stav izolace mezi vzájemně izolovanými částmi spotřebiče, ale také kapacitní a indukční vazby mezi těmito částmi.
  • Měřením unikajícího (dotykového) proudu se zjišťuje, jaký proud by protékal tělem člověka dotýkajícího se přístupných (neživých) částí spotřebiče třídy II. U spotřebičů třídy I by změřený unikající proud protékal lidským tělem po přerušení ochranného vodiče.

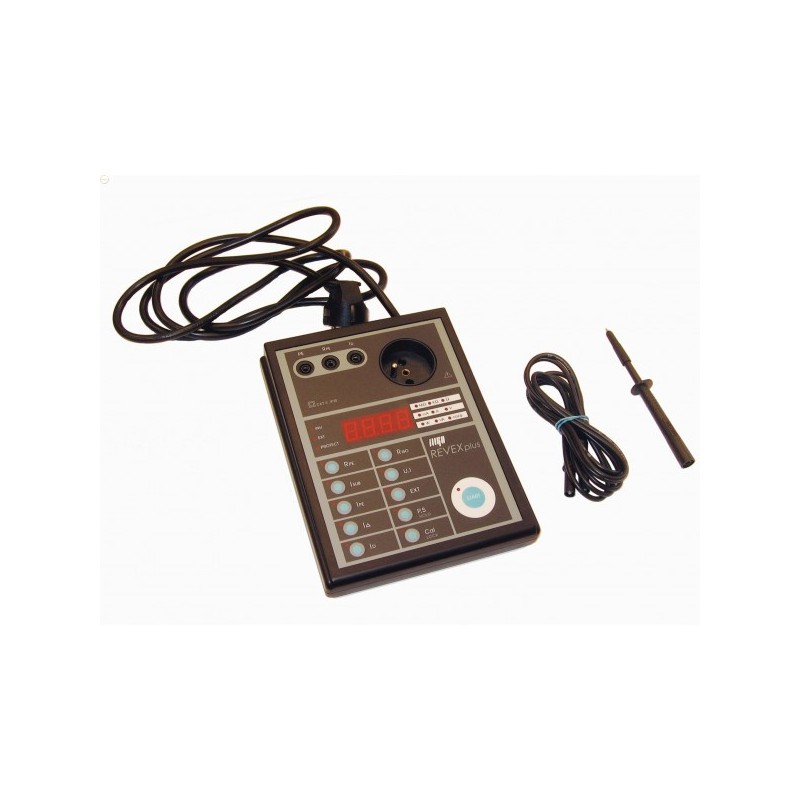

Rozsah dodávky:

  • měřicí přístroj Revex plus,
  • měřicí vodič černý banánek/banánek 2 m,
  • měřicí hrot černý,
  • USB kabel A-B (jen REVEX plus USB),
  • český kalibrační list,
  • záruční list,
  • návod k používání v českém jazyce
  • CD s uživatelskou příručkou

Technické údaje:

Přechodové odpory

Rozsah měření / rozlišení [Ω] 0,000 ÷ 0,999 / 0,001
1,00 ÷ 20,00 / 0,01
Chyba měření ±(1 % z MH + 5 D)*
±(1 % z MH + 3 D)*
Měřicí napětí naprázdno 5 ÷ 12 V AC
Měřicí proud ≥ 200 mA  (R < 2 Ω)
Kompenzace odporu měřicích šňůr ano
Měření při obou polaritách proudu ano


Izolační odpory

Rozsah měření / rozlišení 0,000 ÷ 999,9 kΩ / 0,1 kΩ
1,000 ÷ 3,999 MΩ / 0,001 MΩ
4,00 ÷ 19,99 MΩ / 0,01 MΩ
20,0 ÷ 100,0 MΩ / 0,1 MΩ
Chyba měření ±(2 % z MH + 8 D)* do 19,99 MΩ
±(4 % z MH + 15 D)* nad 20,0 MΩ
Jmenovité napětí / jmenovitý proud 500 V DC / 1 mA


Náhradní unikající proud

Rozsah měření / rozlišení [mA] 0,000 ÷ 3,999  / 0,001
4,00 ÷ 20,00  / 0,01
Chyba měření ±(1 % z MH + 8 D)*
±(1 % z MH + 5 D)*
Měřicí napětí naprázdno 230 V ± 15 % / 50 Hz
Max. měřicí proud 3,5 mA


Proud procházející ochranným vodičem

Rozsah měření / rozlišení [mA] 0,000 ÷ 1,499  / 0,001
1,50 ÷ 10,00  / 0,01
Chyba měření ±(1 % z MH + 5 D)*


Rozdílový proud

Rozsah měření / rozlišení [mA] 0,000 ÷ 0,999  / 0,001
1,00 ÷ 10,00  / 0,01
Chyba měření ±(1 % z MH + 5 D)*


Unikající proud klešťovým transformátorem nebo trojfázovým adaptérem

Rozsah měření / rozlišení 0,00 ÷ 20,0 mA / 0,01 mA
Chyba měření ±(3 % z MH + 10 D)*


Dotykový proud

Technické parametry jsou shodné se zvolenou měřicí metodou.


Příkon činný, zdánlivý

Rozsah měření / rozlišení 5 ÷ 3680 W, VA / 1 W, VA
Chyba měření ±(3 % z MH + 2 D)*


Účiník

Rozsah měření / rozlišení 0,00 ÷ 1,00 / 0,01
Chyba měření ±(1 % z MH + 2 D)*


Proud procházející spotřebičem

Rozsah měření / rozlišení [A] 0,00 ÷ 16,00 / 0,01
Chyba měření ±(2 % z MH + 5 D)*


Proud měřený klešťovým transformátorem

Rozsah měření / rozlišení [A] 0,00 ÷ 4,99 / 0,01            5,0 ÷ 100,0 / 0,1
Chyba měření ±(3 % z MH + 4 D)*


Účiník měřený klešťovým transformátorem

Rozsah měření / rozlišení 0,00 ÷ 1,00 / 0,01
Chyba měření ±(1 % z MH + 2 D)*


Příkon činný, zdánlivý měřený klešťovým transformátorem

Rozsah měření / rozlišení 10 ÷ 9999 W, VA / 1 W, VA
Chyba měření ±(5 % z MH + 5 D)*


Napětí sítě

Rozsah měření / rozlišení [V] 207,0 ÷ 253,0 / 0,1
Chyba měření ±(5 % z MH + 5 % z MR)*

* MH značí měřenou hodnotu, D značí digit

(1) Uvedené chyby měření platí bez započtení chyby měření použitého klešť. transformátoru / trojfáz. adaptéru

Všeobecně:

Napájení 230 V ± 10 % / 50 Hz
Displej LED
Třída ochrany II (dvojitá izolace)
Propojení s PC USB (jen REVEXplus USB)
Přepěťová kategorie II / 300 V
Stupeň znečištění 2
Krytí IP 40
Rozměry 150 x 195 x 50 mm
Hmotnost asi 1 kg

Volitelné příslušenství pro REVEXplus a REVEXplus USB:

P 2012 spojovací vodič bezpečnostní (banánek/banánek) modrý, délka 2 m
P 3012 měřicí hrot bezpečnostní modrý
P 4011 krokosvorka bezpečnostní černá
P 4012 krokosvorka bezpečnostní modrá
P 2021 prodlužovací šňůra bezpečnostní černá, délka 5 m
P 8012 (A3P-16/4) třífázový adaptér zásuvka/zástrčka čtyřvodičový, 16 A
P 8011 (A3P-16/5) třífázový adaptér zásuvka/zástrčka pětivodičový, 16 A
P 8014 (A3P-32/4) třífázový adaptér zásuvka/zástrčka čtyřvodičový, 32 A
P 8013 (A3P-32/5) třífázový adaptér zásuvka/zástrčka pětivodičový, 32 A
P 8010 klešťový měřicí transformátor
P 8030 adaptér pro testování prodlužovacích přívodů
P 9080 samolepící štítek pro označení příští kontroly spotřebiče (sada 30 ks)
P 9081 samolepící kontrolní štítek pro svářečky (sada 10 ks)
P 6080 pouzdro pro přenášení přístroje a vybraného příslušenství
P 9120 děrovací kleště pro označování kontrolních štítků
RM 2050 doplněk umožňující měření ve zdravotnictví
WELDtest

doplněk umožňující provádět kontroly a zkoušky svářeček

                             NOVINKA


Volitelné příslušenství jen pro REVEXplus USB:

P 9020 čtečka čárového kódu, konektor PS/2 (připojuje se mezi klávesnici a PC, přístroj nemá samostatný konektor pro připojení čtečky!);
v případě Vašeho požadavku zajistíme i čtečku USB
P 9060 samolepící identifikační štítky s čárovým kódem
P 9091 PT-7500VP - tiskárna čárových kódů na samolepící laminované štítky
P 9100 páska TZ-241do tiskárny čárových kódů, bílá, šířka 18 mm, délka 8 m
P 9101 páska TZ-231do tiskárny čárových kódů, bílá, šířka 12 mm, délka 8 m
P 9102 páska TZ-221do tiskárny čárových kódů, bílá, šířka 9 mm, délka 8 m
