REVEX max Weld - tester elektrických spotřebičů a svářeček Zobrazit větší

REVEX max W - kontrola a revize elektrických spotřebičů a svářeček

RevexMaxW

ILLKO

Vaše cena: 28 300,00 Kč bez DPH

34 243,00 Kčs DPH

Skladem, ihned k odeslání

Illko REVEXmax Weld - tester spotřebiču a zkoušení svářeček

+ česká kalibrace

Popis: měří přechodový odpor 1A, izolační odpor 100MΩ, napětí sítě, unikající proudy 10 / 20mA, zdánlivý příkon, odebíraný proud, TRMS, USB, OLED displej, paměť 4000 spotřebičů, měření napětí svařovacího obvodu, špičkový přístroj pro kontroly a revize el. spotřebičů dle ČSN 33 1600 ed.2 a svářeček dle ČSN 60974-4 ed.3

Více informací

Illko REVEX max Weld - Revize spotřebičů a zkoušení svářeček

Tester elektrických spotřebičů, elektrického nářadí a obloukových svářeček.


Přístroj je určen především pro zkoušení bezpečnosti elektrických spotřebičů tak, jak to požaduje ČSN 33 1600 ed.2, ale lze jím testovat obecně jakýkoliv elektrický spotřebič napájený ze sítě 230V/400V, pokud je vybaven pohyblivým přívodem.

Přístroj se vyrábí ve dvou verzích - STANDARD a WELD.
Jak již označení napovídá, je verze WELD rozšířena o funkce umožňující provádět kontroly svařovacích zařízení podle ČSN EN 60 974-4 ed.3.
Přístroj REVEXmax W naproti přístroji REVEXmax S dokáže provést revize elektrických, obloukových svářeček.
K tomuto přístroi již není nutno dokupovat žádný rozšiřující modul.

Přístroj je vestavěn v nově navrženém pouzdře, které je základem moderní řady přístrojů určených ke kontrolám bezpečnosti elektrických spotřebičů. Údaje důležité k ovládání přístroje a naměřené hodnoty jsou zobrazovány na svítícím grafickém OLED displeji.

Přístroj nahrazuje svého předchůdce REVEXprofi, a proto i on umožňuje automatizovat proces revize elektrických spotřebičů pomocí obousměrné komunikace s PC. Pro komunikaci s PC je určen program umožňující tvorbu a vedení databáze elektrických spotřebičů - SWillkostudio. Konstrukce přístroje byla navržena tak, aby ovládací i připojovací prvky byly pro uživatele přehledné a ovládání přístroje bylo intuitivní. Pro zadávání identifikačního čísla spotřebiče lze využít buď bezdrátovou Bluetooth čtečku čárových kódů nebo číselnou klávesnici přístroje.

Nápověda k jednotlivým měřicím metodám, zobrazovaná na displeji přístroje, potom znázorňuje způsob připojení spotřebiče k přístroji.

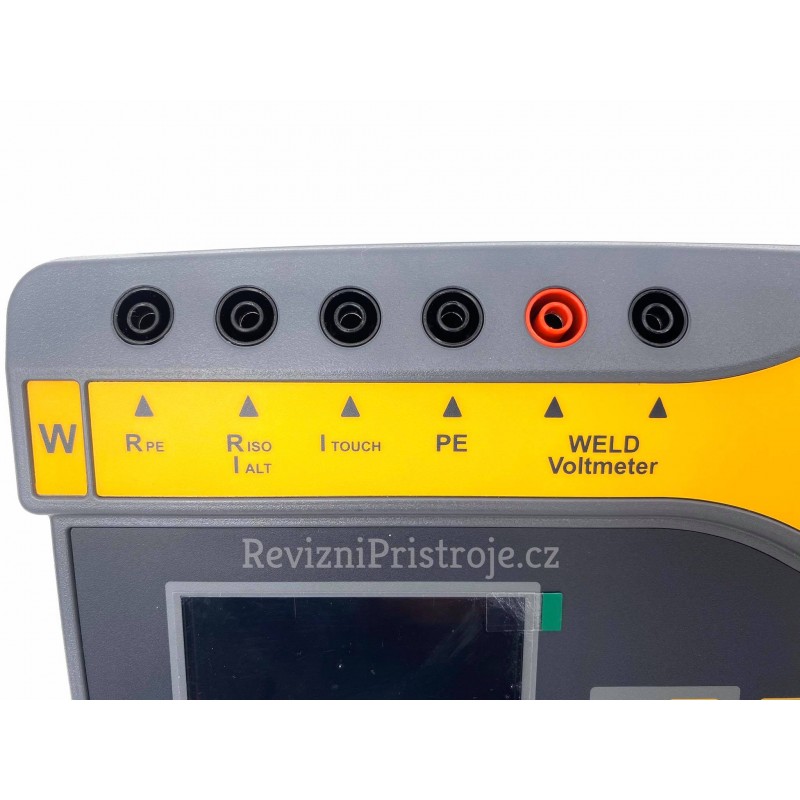

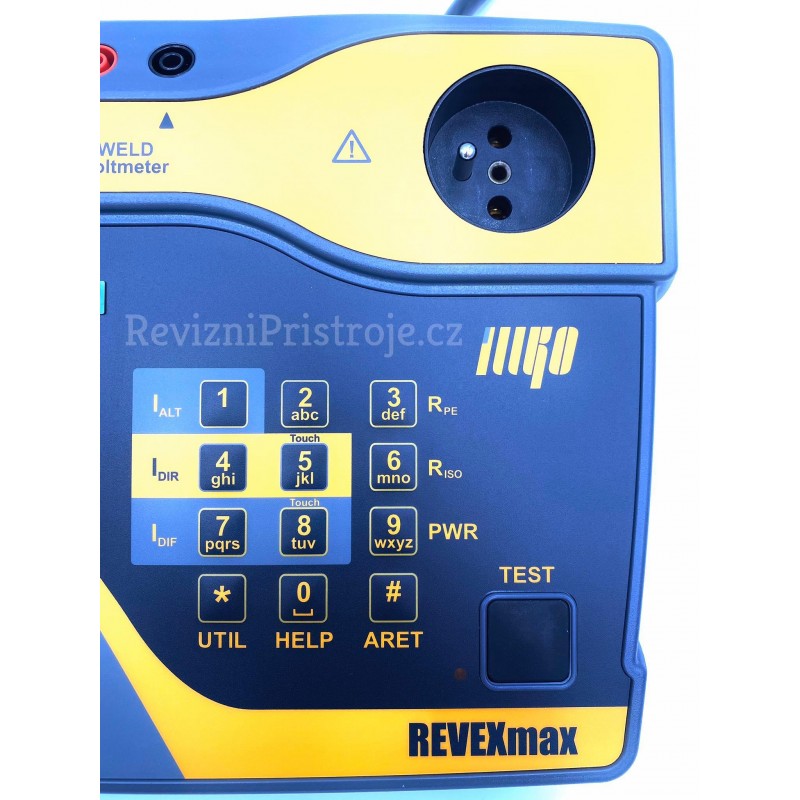

Pro připojení měřeného spotřebiče k přístroji jsou určeny zděře a síťová měřicí zásuvka na čelním panelu. K přístroji lze připojit přes proudový vstup externí měřicí zařízení – například jeden ze čtyř dodávaných třífázových adaptérů nebo měřicí proudové kleště. Pro připojení přístroje k PC slouží USB port. Dále lze k přístroji připojit USB zařízení typu HID, například čtečku čárového kódu pro automatické načtení identifikačního čísla spotřebiče (ID kód).

Funkce a vlastnosti přístroje:

Měření:
- odpor ochranného vodiče proudem > 1 A AC
- izolační odpor napětím 500 V DC a 250 V DC
- náhradní unikající proud
- proud tekoucí ochranným vodičem a dotykový proud se záměnou vodičů L a N
- rozdílový a dotykový proud se záměnou vodičů L a N
- zdánlivý příkon zkoušeného spotřebiče
- proud odebíraný zkoušeným spotřebičem ze zdroje
- napětí zdroje
- výstupní napětí svařovacího obvodu naprázdno u zařízení pro obloukové svařování
- napětí pomocí měřicích hrotů

Další vlastnosti:
- možnost připojení řady přídavných zařízení pro měření - třífázové adaptéry, klešťové přístroje aj.
- střídavé veličiny jsou měřeny metodou TRMS (skutečná efektivní hodnota)
- USB konektor pro připojení příslušenství (např. čtečka čárového kódu)
- USB konektor pro připojení PC
- grafický OLED displej (velmi dobře čitelný za různých světelných podmínek)
- odolná foliová klávesnice
- samostatné tlačítko START pro spuštění vybraného měření
- funkce help v přístroji

Přístroj je vybaven řadou kontrolních a bezpečnostních funkcí:
- kontrolou nebezpečného dotykového napětí na PE kolíku v napájecí zásuvce před zahájením měření
- kontrolou připojení PE kolíku v napájecí zásuvce k vodiči PE před zahájením měření
- trvalou kontrolou velikosti unikajícího proudu v průběhu měření
- kontrolou velikosti odebíraného proudu z napájecí zásuvky
- manuální kontrolou správné funkce přístroje (autotest)

Pro usnadnění a zvýšení produktivity práce při vykonávání revizí el. spotřebičů je přístroj REVEXmax ve spojení s PC softwarem vybaven funkcemi vedení databáze spotřebičů:
- identifikací spotřebičů pomocí ID kódu (čárový kód)
- možností přenesení databáze spotřebičů nebo jejích vybraných částí z PC do přístroje
- možností aktualizace databáze spotřebičů z přístroje do PC
- možností využití automatických pracovních postupů při revizi
- manuálním vyhodnocováním výsledku revize přímo v přístroji
- možností individuální úpravy formuláru v PC

Co je to unikající proud?
- Unikající proud teče mezi vzájemně izolovanými částmi spotřebiče (například mezi síťovou a přístupnou částí).
- Velikost unikajícího proudu ovlivňuje především stav izolace mezi vzájemně izolovanými částmi spotřebiče, ale také kapacitní a indukční vazby mezi těmito částmi.
- Měřením unikajícího (dotykového) proudu se zjišťuje, jaký proud by protékal tělem člověka dotýkajícího se přístupných (neživých) částí spotřebiče třídy II. U spotřebičů třídy I by změřený unikající proud protékal lidským tělem po přerušení ochranného vodiče.

REVEXmax umožňuje měřit:

  • odpor ochranného vodiče proudem > AC 1 A
  • izolační odpor do 100 MΩ napětím 500 V a 250 V
  • náhradní unikající a dotykový proud
  • proud tekoucí ochranným vodičem a dotykový proud se záměnou vodičů L a N
  • rozdílový a dotykový proud se záměnou vodičů L a N
  • zdánlivý příkon
  • proud odebíraný zkoušeným zařízením ze sítě
  • napětí sítě
  • napětí svařovacího obvodu podle ČSN EN 60974-4 ed.3 (jen verze WELD)

S pomocí přídavných zařízení lze přístrojem měřit:

  • proud tekoucí ochranným vodičem trojfázových spotřebičů pomocí adaptérů A3P
  • rozdílový proud u trojfázových spotřebičů pomocí adaptérů A3P
  • procházející proud pomocí klešťového transformátoru
  • zdánlivý příkon zkoušeného zařízení pomocí klešťového transformátoru

Rozsah dodávky:

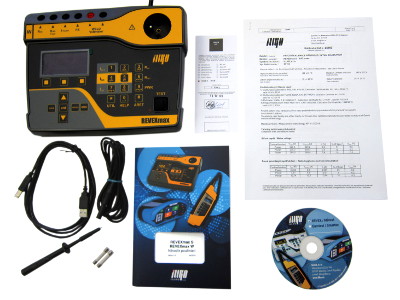

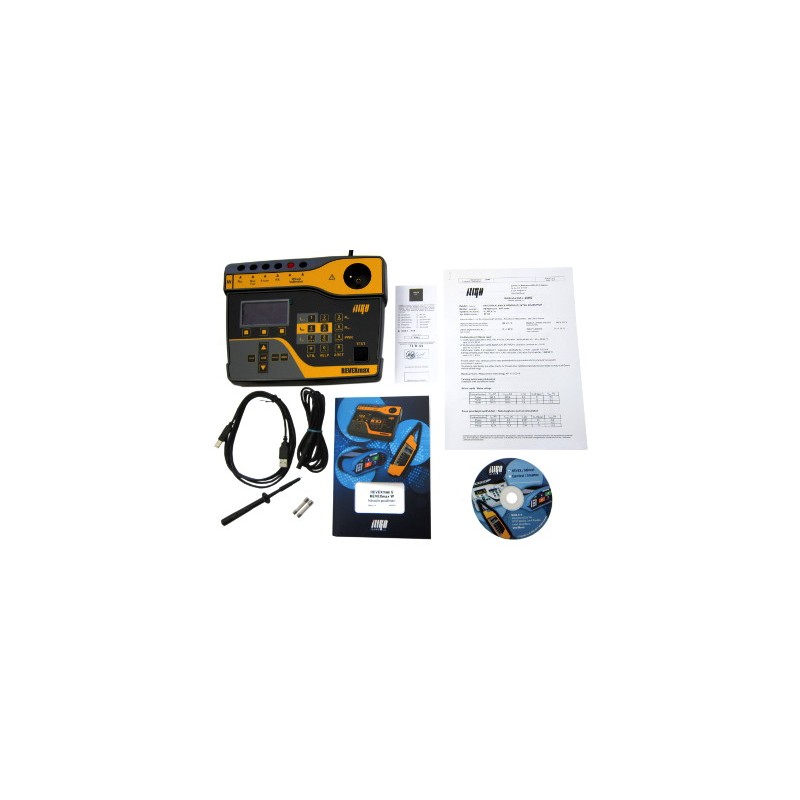

  • Přístroj REVEXmax W
  • Spojovací vodič bezpečnostní (banánek/banánek), černý, délka 2 m
  • Spojovací vodič bezpečnostní (banánek/banánek), červený, délka 2 m
  • Měřicí hrot bezpečnostní černý
  • Krokosvorka červená
  • USB kabel A-B
  • Náhradní pojistka F 16 A / 500 V, 32 x 6,3 mm, 2 ks
  • CD (návod k používání + SW pro PC)
  • Místo CD bude v balení přiložen informační list s informací o tom, odkud lze stáhnout návod k používání + SW ILLKO Studio pro PC.
    Dále bude na informačním listu nalepen aktivační kód SW ILLKO Studio.
  • Návod k používání v tištěné verzi
  • Kalibrační list
  • Záruční list







Přehled měřicích funkcí přístroje je uveden v tabulce.

Měřicí funkce Měřicí rozsah
Odpor ochranného vodiče 0.00 ÷ 10.00 Ω Měřicí proud > 1A
Izolační odpor 0.20 ÷ 100.0 MΩ Měřicí napětí DC 500 V, 250 V
Unikající proud – náhradní metoda 0.00 ÷ 20.00 mA
Unikající proud – přímá metoda 0.00 ÷ 10.00 mA
Unikající proud – rozdílová metoda 0.00 ÷ 10.00 mA
Unikající proud externím měřicím zařízením 0.00 ÷ 20.00 mA
Příkon zdánlivý 10 ÷ 3680 VA
Napětí sítě UL-N 207.0 ÷ 253.0 V
Proud procházející spotřebičem 0.0 ÷ 16.0A
Proud měřený klešťovým transformátorem 0.0 ÷ 100.0 A
Příkon zdánlivý měřený klešťovým transformátorem 10 ÷ 9999 VA
Měření napětí AC 0.0 ÷ 90.0 V Platí jen pro verzi WELD
Měření napětí DC 0.0 ÷ 130.0 V Platí jen pro verzi WELD
Měření napětí svařovacího obvodu 30.0 ÷ 90.0 V AC
30.0 ÷ 130.0 V DC
Platí jen pro verzi WELD


Pro usnadnění a zvýšení produktivity práce při vykonávání revizí elektrických spotřebičů je k přístroji REVEXmax dodáván i PC software SWillkostudio určený k vedení databáze spotřebičů, vyhodnocování jejich kontrol a tisku protokolů o provedených kontrolách.

K důležitým vlastnostem přístroje REVEXmax patří:

  • identifikace spotřebičů pomocí ID kódů (čárový kód)
  • možnost přenesení databáze spotřebičů nebo jejích vybraných částí z PC do přístroje
  • možnost přenosu výsledků kontrol spotřebičů z přístroje do PC
  • možnost využití automatických pracovních postupů při kontrolách
  • manuální vyhodnocování výsledků kontrol přímo v přístroji
  • možnost individuální úpravy formulářů v PC

Přístroj REVEXmax je pokračovatelem úspěšné řady přístrojů REVEX pro kontroly elektrických spotřebičů, který přináší nový vzhled a lepší komfort obsluhy.
Kvalitativně nové vlastnosti pak přináší především příslušenství k přístroji.
Uživatelé jistě ocení možnost použití bezdrátové čtečky čárových kódů nebo nový elektronický adaptér pro testování prodlužovacích přívodů, který umožní proměřit odpory všech vodičů prodlužovačky i v případě, že prodlužovačka je pro kontrolního technika špatně přístupná a její zásuvku a zástrčku nelze současně připojit k přístroji.

Odpor ochranného vodiče proudem > 1 A AC

 Rozsah měření / rozlišení  0,00 ÷ 10,00 Ω / 0,01 Ω
 Základní nejistota měření  ±(2 % z MH + 2 D)*
 Měřicí napětí naprázdno  5 V ÷ 12 V
 Měřicí proud (R ≤ 1 Ω)  ≥ 1 A AC
 Kompenzace odporu měřicích vodičů   ano (do 2 Ω)


Izolační odpor

 Rozsah měření / rozlišení  0,200 MΩ ÷ 19,99 MΩ /  0,01 MΩ
 20,0 MΩ ÷ 100,0 MΩ / 0,1 MΩ
 Základní nejistota měření  ±(2 % z MH + 2 D)*     ≤ 19,99 MΩ
 ±(4 % z MH + 15 D)*   ≥  20,0 M Ω
 Jmenovité měřicí napětí  250 V / 500 V DC
 Jmenovitý měřicí proud  ≥ 1 mA DC


Unikající proud - přímá metoda (proud procházející ochranným vodičem)

 Rozsah měření / rozlišení  0,00 mA ÷ 10,00 mA / 0,01 mA
 Základní nejistota měření  ±(2 % z MH + 2 D)*
 Kmitočtová charakteristika měřicího obvodu  dle ČSN 33 1600 ed. 2


Unikající proud - rozdílová metoda

 Rozsah měření / rozlišení  0,00 mA ÷ 10,00 mA / 0,01 mA
 Základní nejistota měření  ±(2 % z MH + 3 D + X)*
 Kmitočtová charakteristika měřicího obvodu  dle ČSN 33 1600 ed. 2

X = S (0,001 IΔ + 0,001)
kde S je zdánlivý příkon měřeného spotřebiče [VA] a IΔ je zobrazený unikající proud [mA]


Unikající proud - náhradní metoda

 Rozsah měření / rozlišení  0,00 mA ÷ 20,00 mA / 0,01 mA
 Základní nejistota měření  ±(2 % z MH + 2 D)*
 Měřicí napětí naprázdno  230 V ± 15 % / 50 Hz
 Max. měřicí proud  3,5 mA


Unikající proud externím měřicím zařízením

 Rozsah měření / rozlišení  0,00 mA ÷ 20,00 mA / 0,01 mA
 Základní nejistota měření  ±(3 % z MH + 10 D)* 1


Příkon zdánlivý

 Rozsah měření / rozlišení  10 W ÷ 3680 W, VA / 1 VA
 Základní nejistota měření  ±(3 % z MH + 2 D)*


Napětí sítě UL-N

 Rozsah měření / rozlišení  207,0 V ÷ 253,0 V / 0,1 V
 Základní nejistota měření  ±(1 % z MH + 2 D)*


Proud procházející spotřebičem

 Rozsah měření / rozlišení  0,0 A ÷ 16,0 A / 0,1 A
 Základní nejistota měření  ±(2 % z MH + 1  D)*


Proud měřený klešťovým transformátorem

 Rozsah měření / rozlišení  0,0 A ÷ 100,0 A / 0,1 A
 Základní nejistota měření  ±(3 % z MH + 4  D)* 1


Příkon zdánlivý měřený klešťovým transformátorem

 Rozsah měření / rozlišení  10 W ÷ 9999 W, VA / 1 VA
 Základní nejistota měření  ±(5 % z MH + 5 D)* 1


Napětí DC

 Rozsah měření / rozlišení  0,0 V ÷ 130,0 V / 0,1 V
 Základní nejistota měření  ±(2 % z MH + 3 D)*
 Vstupní odpor  1,1 MΩ


Napětí AC

 Rozsah měření / rozlišení  0,0 V ÷ 90,0 V / 0,1 V
 Základní nejistota měření  ±(2 % z MH + 3 D)*
 Vstupní odpor  1,1 MΩ
 Kmitočtová charakteristika měřicího obvodu  dle ČSN EN 60974-4


Svařovací napětí

 Rozsah měření / rozlišení  0,0 V ÷ 130,0 V DC / 0,1 V
 0,0 ÷ 90,0 V AC / 0,1 V
 Rozsah měření vrcholové hodnoty / rozlišení  30,0 V ÷ 130,0 V DC / 0,1 V
 30,0 ÷ 90,0 V AC / 0,1 V
 Základní nejistota měření  ±(2 % z MH + 3 D)*
 Kmitočtová charakteristika měřicího obvodu  dle ČSN EN 60974-4
 Vstupní odpor  200 Ω ÷ 5 kΩ

* MH značí měřenou hodnotu, D značí digit,

1 Uvedené nejistoty měření platí bez započtení nejistoty měření externího měřicího zařízení (kleští/adaptéru)

Všeobecně:

 Napájení - pracovní podmínky  230 V ± 10 % / 50 Hz
 Displej  grafický OLED
 Paměť  měření pro až 16000 spotřebičů
 Propojení s PC  USB
 Třída ochrany  II (dvojitá izolace)
 Přepěťová kategorie  CAT II / 300 V
 Stupeň znečištění  2
 Krytí  IP 20
 Rozměry  250 x 195 x 50 mm
 Hmotnost  asi 1,75 kg
 Pracovní teplota  0 ÷ 40 °C
