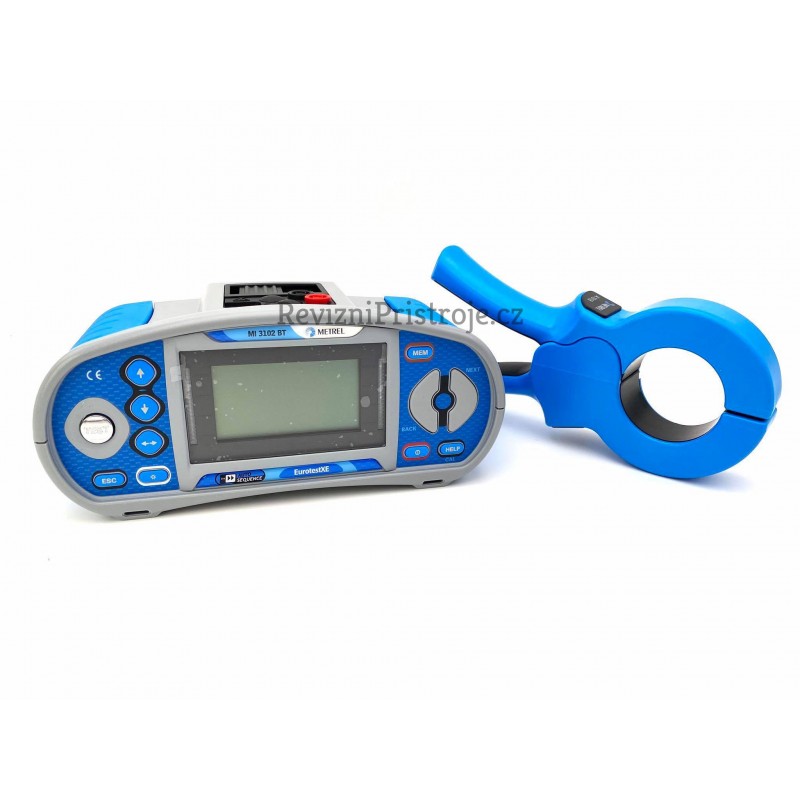

Eurotest XE MI 3102 BT + A1018 Zobrazit větší

Eurotest XE MI 3102 BT + A1018 - ! AKČNÍ SET !

MI3102BT + A1018

METREL

Vaše cena: 38 800,00 Kč bez DPH

46 948,00 Kčs DPH

-4 271,30 Kč

51 219,30 Kč s DPH

Skladem, ihned k odeslání

Metrel Eurotest XE MI 3102 BT + Metrel A 1018

+ česká kalibrace
+ doprava zdarma


Multifunkční přístroj pro kontrolu a revizi elektrických instalací.

Měření: přechodový odpor, izolační odpor, proudové chrániče, impedanci smyčky, sled fází, zemní odpor, výkon, harmonické, osvětlení, USB, Bluetooth

Skladem, ihned k odeslání

Více informací

Metrel Eurotest XE MI 3102 BT + Metrel A1018

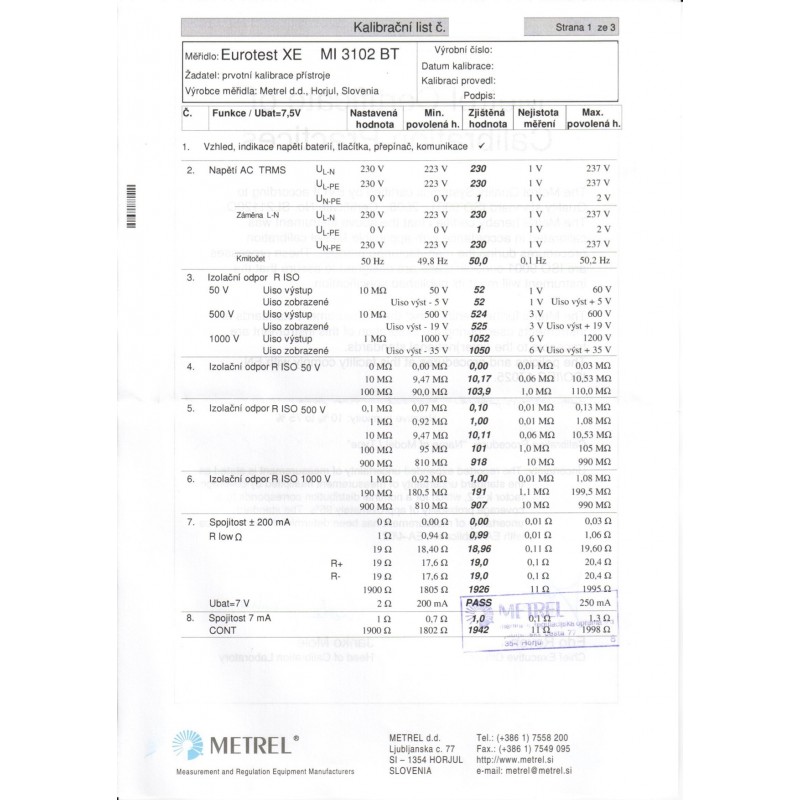

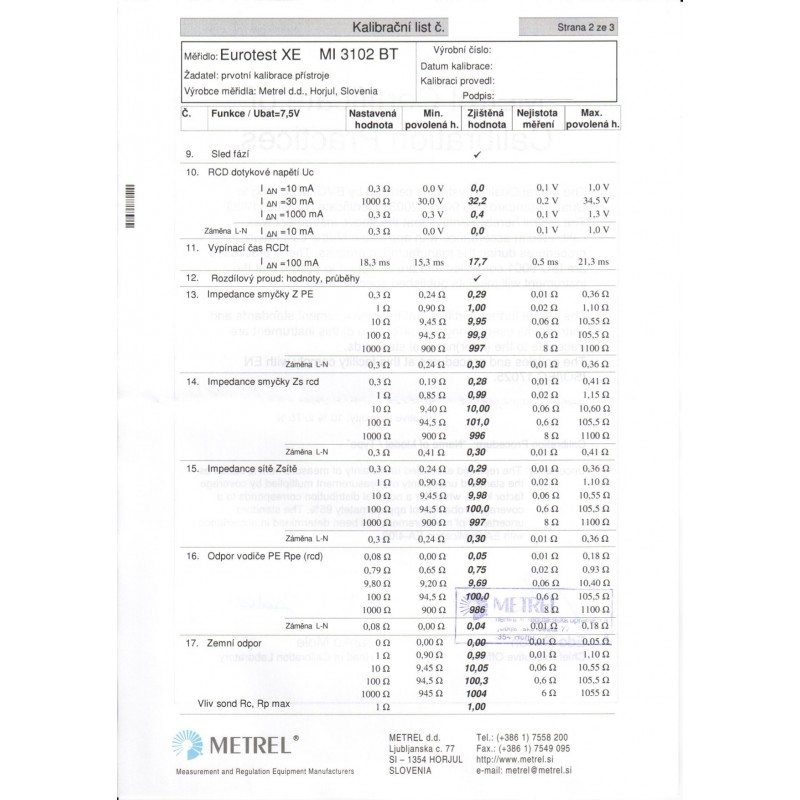

Přístroj je dodáván spolu s českým kalibračním certifikátem od výrobce.

MI 3102 BT je multifunkční meřicí přístroj, který umožňuje provádět všechna běžnáměření v el. instalacích podle normy IEC/EN 61557.

Měří:
přechodový odpor Rpe 200mA / 7mA, izolační odpor 50-1000V, proudové chrániče AC, A, F, B, B+, PRCD, impedanci smyčky LL, L-N, L-PE do 9.99 kΩ, napětí do 550V, proud TRMS podle připojených kleští až do 300A, test IMD do 640 kΩ, sled fází, zemní odpor, výkon, harmonické, osvětlení do 20 klux, USB, Bluetooth, RS232.

Předdefinované automatické postupy měření A U T O S E Q U E N C E ® umožňují snadná měření v sítích TN, TT a IT. V IT sítích lze měřit ISFL a IMD. MI 3102 BT EurotestXE dále umožňuje on-line monitorovat napětí na svorkách, určit sled fází,měřit zemní odpor, osvětlení, proud TRMS, výkon, účiník, harmonické složky. EurotestXE obsahuje rozsáhlou databázi charakteristik pojistek, která umožňuje snadné vyhodnocenívýsledků měření impedance. Výsledky měření lze uložit do paměti přístroje a přenéstdo PC, kde je lze zpracovat v programu EuroLink PRO, který je součástí dodávky přístroje. Kromě USB a RS 232 lze data přenášet také pomocí vestavěného Bluetooth modulu.

Vlastnosti:

  • vyhodnocení měření jak na displeji, tak pomocí barevných LED "Vyhovuje" a "Nevyhovuje"
  • v paměti uložená tabulka charakteristik pojistek umožňuje automatické vyhodnocení měření
  • funkce "HELP" zobrazí na displeji schéma připojení přístroje k měřenému objektu
  • v sítích IT umožňuje testovat hlídače izolačního stavu a měřit proud při stavu jedné závady
  • hodiny reálného času, paměť pro až 1800 měření; komunikace s PC přes RS 232, USB i pŕes vestavěný Bluetooth modul, PC software součástí dodávky, aplikace pro Android
  • AUTO SEQUENCE - provede postupně automaticky měření paramtrů TT/TN/IT sítě
  • velmi rozsáhlé příslušenství v základní sestavě
  • velmi malé rozměry 230 x 103 x 115 mm a hmotnost jen 1,52 kg včetně napájecích článků

Metrel logo        Největší výběr přístrojů Metrel a také možnost jejich srovnání ZDE

Hlavní vlastnosti:

  • předdefinované mini Auto postuponosti pro sítě TT, TN, IT
  • měření výkonu a analýza harmonických
  • zabudovaná funkce HELP
  • zabudovaná databáze jistících prvků (NV, gG, B, C, K, D)
  • monitoring tří napětí v reálném čase
  • zabudovaný nabíječ vložených baterií
  • automatizovaný test proudových chráničů
  • bluetoth komunikace s počítači, tablety Android a Smart telefony
  • PC SW Eurolink PRO s vytvořením zprávy z měrení
  • Eurolink Android APP

Použití:

  • měření spojitosti a vodivého spojení
  • izolační odpory napětím 50 - 1000 V
  • test hlídačů izolace a měření unikajících proudů při stavu jedné závady v sítích IT
  • rozsáhlé možnosti měření parametrů proudových chráničů: typy AC, A, F, B, B+, PRCD-K, PRCD-S
  • skutečná impedance poruchové smyčky a zkratový proud
  • skutečná impedance sítě a zkratový proud; úbytek napětí
  • skutečná impedance poruchové smyčky a zkratový proud bez vybavení proudového chrániče
  • v paměti uložená rozsáhlá tabulku pojistek umožňuje okamžité vyhodnocení změřené impedance s ohledem na jištění obvodu
  • zemní odpory pomocí sond nebo dvěma klešťovými přístroji bez sond a rozpojování vodičů; rezistivita půda
  • proud a unikající proud pomocí kleští
  • výkon (P, S, Q, PF, THDU), harmonické složky
  • osvětlení
  • síťové napětí a kmitočet, sled fází
  • test přítomnosti napětí na ochranném vodiči
  • AUTO SEKVENCE - automatické postupy měření
  • možnost ukládání výsledků měření do paměti, komunikace s PC pomocí RS 232 USB
  • vestavěný Bluetooth modul umožňuje bezdrátovou komunikaci s PC a zařízeními Android
  • k napájení lze použít akumulátory a nabíjet je přímo v přístroji; akumulátory i nabíječka jsou součástí dodávky

 Všeobecně:

Napájení 6 x alkalická baterie nebo NiCd/NiMH akumulátor,
rozměr AA (IEC LR6)
Displej maticový LCD s možností podsvětlení
Optická i akustická indikace ano
Automatické srovnávání výsledků  měření
s nastavitelnými  mezemi
ano (lze vypnout)
Aut. vypínání ano
Paměť až 1800 měření
Připojení k PC RS 232, USB, Bluetooth
Třída ochrany II (dvojitá izolace)
Přepěťová kategorie CAT III / 600 V, CAT IV / 300 V
Krytí IP 40
Rozměry 230 x 103 x 115 mm
Hmotnost (bez baterií) asi 1,35 kg

Rozsah dodávky:

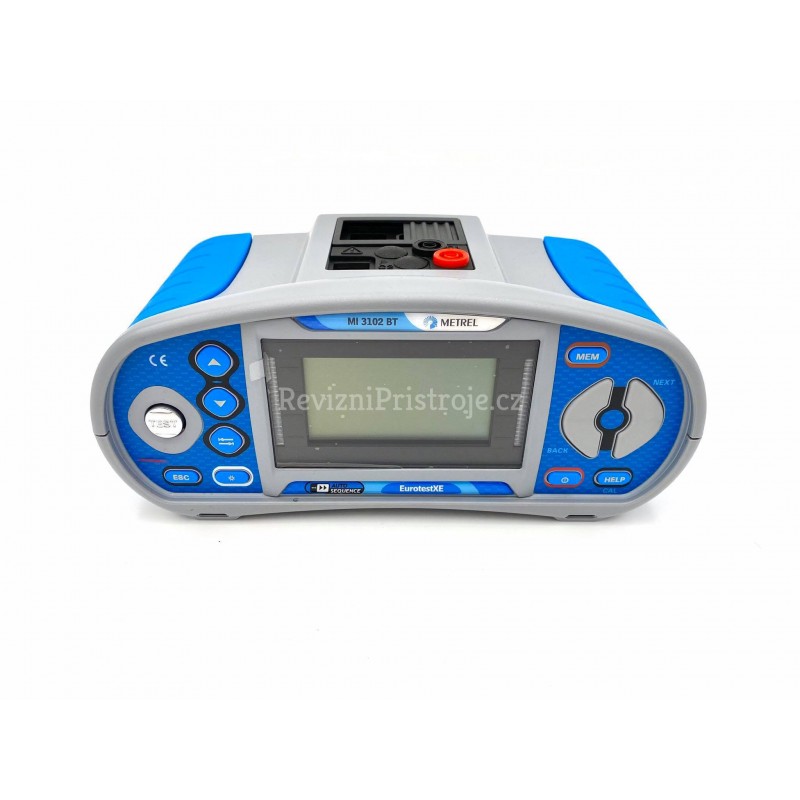

  • Přístroj Eurotest XE
  • Plug Commander, 1.5 m
  • Měřicí kabel, 3 x 1.5 mň
  • Sada S2026 pro měření zemních odporů (měřicí vodič 4 m,měřicí vodič 20 m, 2 ks, kovový kolík, 2 ks, brašna)
  • Síťový adaptér + 6 ks NiMH akumulátorů,typ AA
  • PC Software EuroLink PRO
  • Měřicí hrot, 3 ks
  • Krokosvorka, 3 ks
  • Kabel RS232 - PS/2
  • Kabel USB
  • Řemen
  • Brašna
  • Tištěná stručná uživatelská příručka v češtině
  • Návod v českém jazyce
  • Kalibrační list

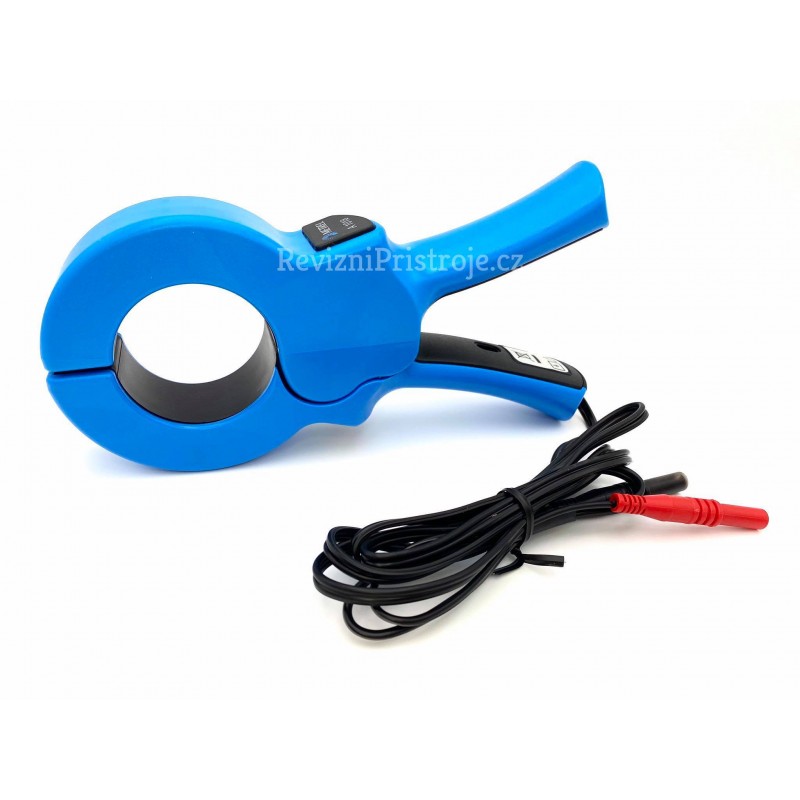

  • Metrel A1018

Technické parametry:

Izolační odpor

Rozsah [MΩ] 0 ÷ 999,9 (Un > 250 V)    0 ÷ 199,9 (Un ≤ 250 V)
Rozlišení [MΩ] 0,01   0,1   1
Chyba měření ± (5% z MH + 3 D)*... (R < 19,99 MΩ)
± 5% z MH* až 20% z MH*... (dle měř. rozsahu a Un)
Un 50 / 100 / 250 / 500 / 1000 V
In 1 mA


Spojitost proudem 200 mA

Rozsah [Ω] 0,00 ÷ 19,99    20,0 ÷ 99,9    100 ÷ 1999
Chyba měření ± (3% z MH + 3 D)*... (R ≤ 19,99 Ω)
± 5% z MH*... (R > 19,99 Ω)
Un, Ik Un = 6,5 ÷ 9 V, Ik ≥ 200 mA (pro R ≤ 2 Ω)


Spojitost malým proudem

Rozsah [Ω] 0,0 ÷ 99,9    100 ÷ 1999
Chyba měření ± (5% z MH + 3 D)*
Un, Ik Un = 6,5 ÷ 9 V, Ik ≤ 8,5 mA


Proudové chrániče - obecné údaje

Jmenovitý proud [mA] 10; 30; 100; 300; 500; 1000 (fáze 0° nebo 180°)
Typ proud. chrániče AC, A, F, B, B+, PRCD, PRCD-K, PRCD-S, standardní nebo selektivní


Proudové chrániče - dotykové napětí bez vybavení chrániče

Rozsah [V] 0,0 ÷ 19,9                     20,0 ÷ 99,9
Chyba měření (- 0 / +15 %) z MH + 10 D*      (- 0 / +15 %) z MH*
Měřicí proud < 0,5 IΔN


Proudové chrániče - vypínací čas

Rozsah [ms] 0 ÷ max. čas (závisí na typu chrániče a násobku IΔN)
Chyba měření ± 1 ms pro t ≤ 40 ms, ± 3 ms pro t > 40 ms


Proudové chrániče - vybavovací proud IΔ, vypínací čas při vybavovacím proudu tΔ a dotykové napětí při vybavovacím proudu Ud

Rozsah IΔ 0,2 ÷ 1,1 / 1,5 / 2,2  IΔN (závisí na typu chrániče a IΔN)
Rozsah tΔ [ms] při IΔ 0 ÷ 300
Rozsah Ud [V] při IΔ 0,0 ÷ 99,9


Skutečná impedance poruchové smyčky a zkratový proud

Rozsah [Ω] 0,00 ÷ 9,99    10,0 ÷ 99,9    100 ÷ 999   1,00 k ÷ 9,99 k
Chyba měření ± (5% z MH + 5 D)* (Z < 100 Ω) / ± 10% z MH (Z ≥ 100 Ω)
Rozsah zkrat. proudu 0,00 A ÷ 23,0 kA
Jmenovité napětí / f 93 V ÷ 134 V, 185 V ÷ 266 V /  45 ÷ 65 Hz


Skutečná impedance poruchové smyčky a zkratový proud bez vybavení proudového chrániče

Rozsah [Ω] 0,00 ÷ 9,99    10,0 ÷ 99,9    100 ÷ 999   1,00 k ÷ 9,99 k
Chyba měření ± (5% z MH + 10 D)* (Z < 100 Ω) / ± 10% z MH (Z ≥ 100 Ω)
Rozsah zkrat. proudu 0,00 A ÷ 23,0 kA
Jmenovité napětí / f 93 V ÷ 134 V, 185 V ÷ 266 V /  45 ÷ 65 Hz


Skutečná impedance sítě a zkratový proud, úbytek napětí ΔU%

Rozsah [Ω] 0,00 ÷ 9,99    10,0 ÷ 99,9    100 ÷ 999   1,00 k ÷ 9,99 k
Chyba měření ± (5% z MH + 5 D)* (Z < 100 Ω) / ± 10% z MH (Z ≥ 100 Ω)
Rozsah zkrat. proudu 0,00 A ÷ 199 kA
Úbytek napětí 0,0 ÷ 99,9 %
Jmenovité napětí 93 V ÷ 134 V, 185 V ÷ 266 V, 321 V ÷ 485 V /  45 ÷ 65 Hz


Zemní odpor (třívodičová metoda)

Rozsah [Ω] 0,00 ÷ 19,99     20,0 ÷ 199,9     200 ÷ 9999
Chyba měření ± (5% z MH + 5 D)*
Aut. test odporu sond ano


Zemní odpor (dva klešťové přístroje)

Rozsah [Ω] 0,00 ÷ 19,99     20,0 ÷ 30,0     30,1 ÷ 39,9
Chyba měření ± (10% z MH + 10 D)*     ± 20% z MH*     ± 30% z MH*


Rezistivita půdy

Rozsah [Ωm] 0,0 Ωm ÷ 9999 kΩm
Chyba měření ± 5% z MH* až  ± 20% z MH* dle měř. rozsahu


Sled fází

Zobrazený výsledek 1.2.3 nebo 2.1.3
Jmenovité napětí [V] 100 ÷ 550


Napětí a kmitočet

Rozsah, chyba měření 0 ÷ 550 V      ± (2% z MH + 2 D)*
Rozsah, chyba měření 0,00 ÷ 499,9 Hz      ± (0,2 % z MH + 1 D)*


Napětí - monitor napětí na svorkách

Rozsah, chyba měření 10 ÷ 550 V      ± (2% z MH + 2 D)*


AC TRMS proud a unikající proud pomocí proudových kleští A 1018

Rozsah [mA] 0,0 ÷ 99,9     100 ÷ 999     1,00 A ÷ 19,99 A
Chyba měření ± (5% z MH + 5 D)*   (I  < 100 mA)
± (3% z MH + 3 D)*   (I = 100 ÷ 999 mA)
± 3% z MH*   (I > 1 A)


AC/DC TRMS proud pomocí proudových kleští A 1391

Rozsah [A] 0,00 ÷ 19,99    20,0 ÷ 299,9
Chyba měření ± (3% z MH + 3 D)*   (I  < 2 A)
± 3%*   (I = 2 ÷ 39,9 A)
± (3% z MH + 5 D)*   (I > 40 A)


Výkon, účiník, celkové harmonické zkreslení, harmonické složky

Výkon (P, S, Q) 0,00 W (VA, VAr) ÷ 99,9 kW (kVA, kVAr)
Účiník -1,00 ÷ 1,00
Harmonické složky napětí 0,1 V ÷ 500 V
Celkové harmonické
zkreslení THD napětí
0,1 % ÷ 99,9 %
Harmonické složky a
celkové harm. zkreslení
THD proudu
0,00 A ÷ 199,9 A


Síť IT - unikající proud při stavu jedné závady ISFL

Rozsah [mA] 0,0 ÷ 19,9
Chyba měření ± (5% z MH + 3 D)*


Síť IT - zkouška hlídačů izolace IMD

Rozsah odporů [kΩ] 5 ÷ 640, rozlišení 5 kΩ, 128 kroků
Unikající proud za stavu
jedné závady při mezním
izolačním odporu [mA]
0,0 ÷ 19,9


Osvětlení

Rozsah [lux] 0,01 ÷ 19,99     20,0 ÷ 199,9     200 ÷ 1999     2,00 k ÷ 19,99 k
Chyba měření (sonda B) ± (5% z MH + 2 D)*  (< 20 lux)
± 5% z MH*  (≥ 20 lux)
Chyba měření (sonda C) ± (10% z MH + 3 D)*  (< 20 lux)
± 10% z MH*  (≥ 20 lux)

* MH značí měřenou hodnotu, D značí digit
